Σύστημα μέτρησης τάσης επαφής βημάτων MI 3295 Metrel

 Οδηγίες Χρήσης
 Τεχνικές προδιαγραφές

Το σύστημα μέτρησης τάσης επαφής MI 3295 της Metrel, προορίζεται για δοκιμές και επαλήθευση προστατευτικής γείωσης σταθμών παραγωγής ηλεκτρικής ενέργειας, υποσταθμού και άλλων συστημάτων ισχύος.

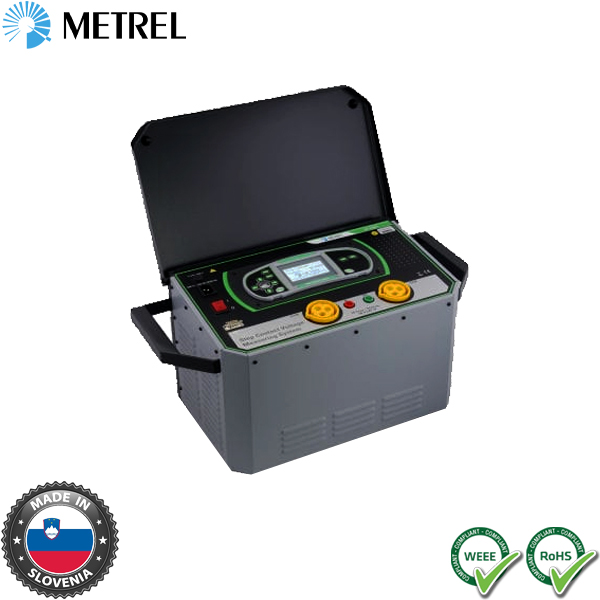

Το σύστημα αποτελείται από σταθμό για τρέχουσα παραγωγή και αυτόνομο μετρητή τάσης. Λόγω του υψηλού ρεύματος δοκιμής (έως 55 A) και της αποτελεσματικής ακύρωσης θορύβου, το MI 3295 διασφαλίζει πολύ ακριβείς και σταθερές μετρήσεις των Τάσεων Βήματος και Επαφής με ανάλυση έως 10 μV. Μερικά βολτόμετρα μπορούν να χρησιμοποιηθούν ταυτόχρονα για ταχύτερη ανάλυση της κατανομής τάσης γύρω από το δοκιμαζόμενο αντικείμενο.

Όλα τα αποτελέσματα και οι παράμετροι των δοκιμών μπορούν να αποθηκευτούν στη μνήμη του οργάνου για περαιτέρω λήψη, ανάλυση και εκτύπωση δοκιμών με τη βοήθεια του PC SW Metrel ES Manager ή του HVLink PRO.

Χαρακτηριστικά

Ακριβής: Υψηλή ακρίβεια των μετρήσεων λόγω υψηλού ρεύματος έως 50 Α και αποτελεσματικής καταστολής του θορύβου.
Ανοσία θορύβου: Εξαιρετική ανοσία, ακόμη και κατά της αλλαγής των γήινων ρευμάτων.
Αυτόνομος μετρητής τάσης βημάτων: Δεν χρειάζεται μεγάλος δυνητικός αγωγός. Λίγα μέτρα μπορούν να χρησιμοποιηθούν ταυτόχρονα.
Ασφαλές: Υψηλή ασφάλεια λόγω χαμηλής τάσης εξόδου (55 V).
Χαμηλό βάρος: Το βάρος του σταθμού είναι μόνο 29,5 κιλά.
Μνήμη: Μέχρι 1000 αποτελέσματα δοκιμών μπορούν να αποθηκευτούν στην εσωτερική μνήμη 3 επιπέδων του συστήματος.
Το PC SW Metrel ES Manager ή το HVLink PRO που περιλαμβάνεται στο τυπικό σετ επιτρέπει τη λήψη και ανάλυση των αποτελεσμάτων και την εκτύπωση των αναφορών δοκιμών.

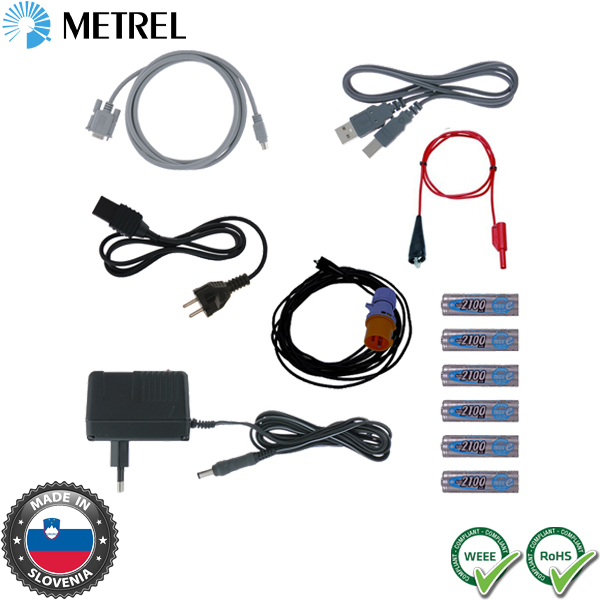

Περιλαμβάνονται

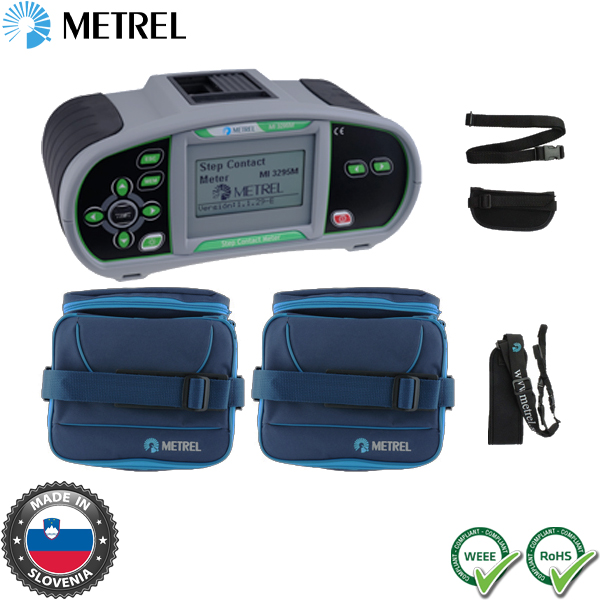

1 x Instrument MI 3295M.

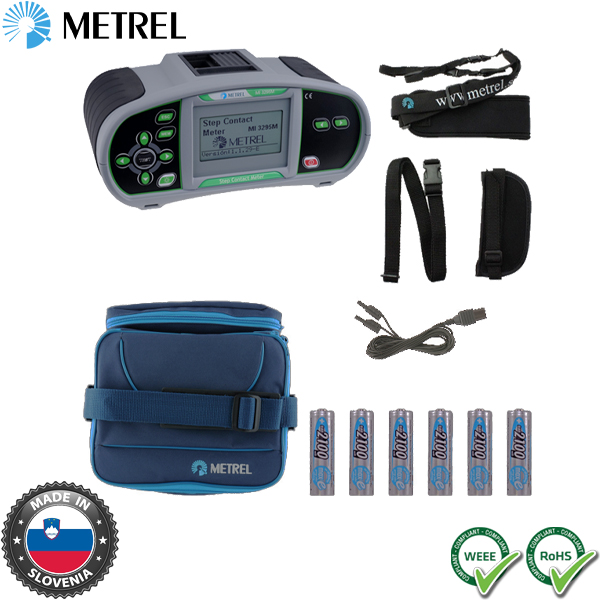

1 x Instrument MI 3295S.
1 x Mains cable.

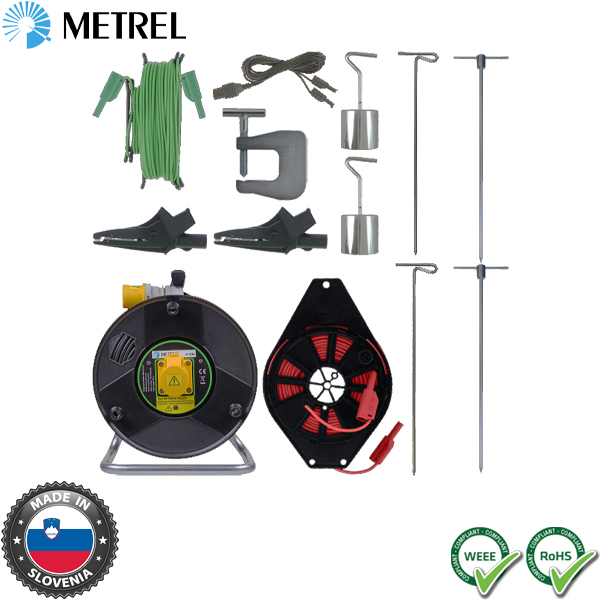

1 x Step voltage probe (25 kg), 2 pcs: A 1353.
2 x Current earth spike A 1529.
2 x Potential earth spike, 60 cm A 1629.
1 x Current test lead, 50 m, black, 10 mm2, with crocodile clip, on wheel, A 1325.
1 x Current test lead, 10 m, black, 10 mm2, with crocodile clip, A 1392.
1 x G clamp A 1530.
1 x Test lead, black, 2 x 3 m.
1 x Test lead, green, 10 m.
1 x Test lead, black, 1.5 m.
1 x Test lead, green, 4 m.
1 x Test lead, red, 50 m.
1 x Connection lead with crocodile clip, red, 1 m.
2 x Crocodile clip.
1 x RS232 cable.
1 x USB cable.
2 x Soft carrying bag.
1 x Soft carrying neck belt.
6 x NiMH battery cells, type AA.
1 x Power supply adapter.
1 x CD with instruction manual and PC SW Metrel ES Manager and HVLink PRO.
1 x Instruction manual.
1 x Calibration certificate.
