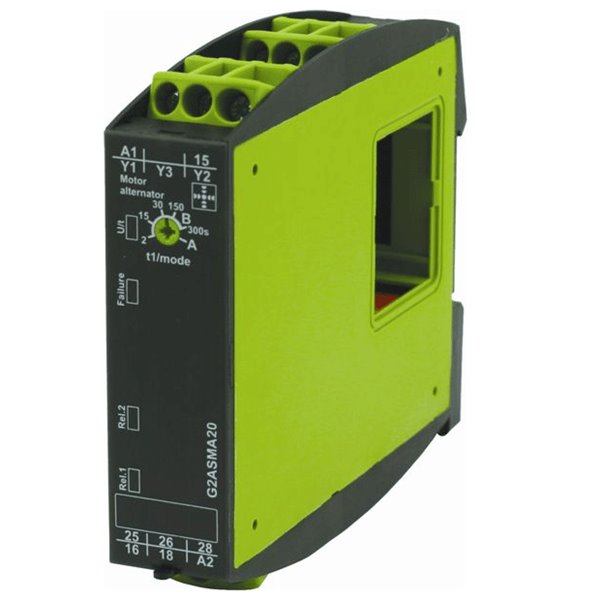

Relay εναλλαγής 2 αντλιών G2ASMA20 Tele

 Τεχνικές προδιαγραφές

Relay εναλλαγής 2 αντλιών, G2ASMA20, της Tele.

Χαρακτηριστικά

- Εύκολο στην εγκατάσταση.
- Ανίχνευση αντίστροφης τάσης.
- Τάση τροφοδοσίας = τάση μέτρησης.
- Ρελέ παρακολούθησης της σειρά GAMMA.
- Η σύνδεση του ουδέτερου καλωδίου είναι προαιρετική.
- Παρακολούθηση της ακολουθίας φάσεων και αποτυχία φάσης.

Τεχνικά χαρακτηριστικά

- Μοντέλο: G2ASMA20.
- Λειτουργίες:
1 απο τα 2 μοτέρ θα λειτουργήσει με εναλλαγή κατόπιν εντολής από την είσοδο (input) Y1.
Με άλλη εντολή θα έχουμε παράλληλη λειτουργία των 2 αντλιών:
MODE A (παράλληλη λειτουργία με ξεχωριστό σήμα εισόδου):
Ιnput Y2 θέτει σε εφαρμογή την παράλληλη λειτουργία xωρίς σήμα στην είσοδο (input) Y2, μόνο το ένα από τα δύο μοτέρ μπορεί να λειτουργήσει.
MODE B (παράλληλη λειτουργία με ρύθμιση χρόνου):
Εάν μία εντολή λειτουργίας απαιτεί είσοδο (input) Y1 που ξεπερνά τη ρυθμιζόμενη καθυστέρηση (adjusted delay) η συσκευή θα ξεκινήσει το δεύτερο μοτέρ με παράλληλη λειτουργία.
- Τάση Λειτουργίας: Μέσω power module TR2 (επαφές Α1 - Α2).
- Επαφές: (Ν)-A1-A2-Y1-Y2-Y3.
- Περιοχή μέτρησης: -.
- Χρονικές ρυθμίσεις:
t1 (παράλληλη λειτουργία): 2s-5min (μόνο για mode B)
t2 (offset timing): 2s fix.
- Ρυθμίσεις: Time / Mode.
- Είσοδος ελέγχου:
Control input Υ1: request for operation: επαφές Υ1 - Υ3
Control input Υ2: παράλληλη λειτουργία, (mode A only): επαφές Y2 - Y3
- Έξοδος: Δύο μεταγωγικές επαφές 2C/O, 5Α/250VAC.
- Συχνότητα: - Hz.
- Ένδειξη λειτουργίας: Με LED, (U/t, Failure, R1, R2).
- Θερμοκρασία λειτουργίας: -25~55 °C.
- Υγρασία: 15~85 %.
- Βάρος: ~72 gr.
