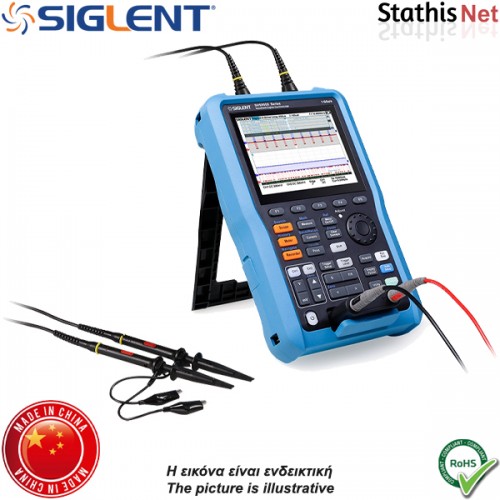

Ψηφιακός παλμογράφος χειρός 2 καναλιών 100MHz SHS810X Siglent

 Οδηγίες Χρήσης
 Τεχνικές προδιαγραφές

Το νέο SHS810X της SIGLENT είναι ένας ψηφιακός παλμογράφος χειρός 2 καναλιών 100 MHz.

Το SHS810X διαθέτει ένα μόνο ADC με μέγιστο ρυθμό δειγματοληψίας 1 GSa/s, μονάδα μνήμης με 12 Mpts βάθος μνήμης.

Χαρακτηριστικά

Τεχνολογία SPO.
Μαθηματικές συναρτήσεις.
Ενεργοποίηση βίντεο/HDTV.
8 συντομεύσεις ενός κουμπιού.
Πιστοποίηση στεγανότητας IP51.
Λειτουργία διαγραφής ασφαλείας.
Λειτουργία αναζήτησης και πλοήγησης.
Οθόνη TFT-LCD 5,6' με ανάλυση 640 x 480.
Υποστηρίζει εντολές τηλεχειριστηρίου SCPI.
1 Mpts FFT. Υποστήριξη κορυφών και δεικτών.
Λειτουργία τμηματικής απόκτησης (Sequence).
Λειτουργία εγγραφής κυματομορφής ιστορικού.
Ρυθμός δειγματοληψίας 500 MSa/s (δύο καναλιών).
Πολύμετρο μέτρησης True RMS AC Τάσης/Ρεύματος.
Λειτουργία αυτόματης μέτρησης για 38 παραμέτρους.
Χαμηλό θόρυβο φόντου με κλίμακες τάσης από 2 mV/div έως 100 V/div.
Εύρους ζώνης 100 MHz Ρυθμός δειγματοληψίας 1 GSa/s (μονοκάναλος).
Υποστηρίζει οθόνη πολλαπλών γλωσσών και ενσωματωμένη ηλεκτρονική βοήθεια.
3 συντομεύσεις ενός κουμπιού για λειτουργίες παλμογράφου, πολύμετρου και εγγραφής.
Ενεργοποίηση και αποκωδικοποίηση σειριακού διαύλου για πρωτόκολλα IIC, SPI, UART, CAN και LIN.
Πακέτο μπαταριών λιθίου με πιστοποίηση UL2054, χωρητικότητας 6900 mAh, εξωτερικός φορτιστής.
Το προεπιλεγμένο κλειδί μπορεί να προσαρμοστεί για ρυθμίσεις χρήστη ή εργοστασιακές "προεπιλογές".
Περιλαμβάνει λειτουργία εγγραφής, συμπεριλαμβανομένων των καταγραφών δειγμάτων και μετρήσεων.
Οι συναρτήσεις μαθηματικών και μέτρησης χρησιμοποιούν όλα τα σημεία δεδομένων δειγματοληψίας (έως 12 Mpts).
Ψηφιακό πολύμετρο 6000 μετρήσεων, υποστήριξη DCV, ACV, DCI, ACI, Αντίσταση, Δίοδος, Χωρητικότητα, Δοκιμή συνέχειας.
Συμμόρφωση με UL61010-1, UL61010-2-030, UL61010-2-033

Τεχνικά χαρακτηριστικά

Μοντέλο: SHS810X.
Εύρος ζώνης: 100 MHz.
Αριθμός καναλιών:
2 κανάλια αναλογικού παλμογράφου.
1 κανάλι πολύμετρου.
Ποσοστό δειγματοληψίας, (Max):
Κοινή χρήση δύο καναλιών ADC 1 GSa/s.
Όταν δύο κανάλια είναι ενεργοποιημένα, κάθε κανάλι έχει μέγιστο ρυθμό δειγματοληψίας 500 MSa/s.
Όταν ένα μεμονωμένο κανάλι είναι ενεργό, αυτό το κανάλι έχει ρυθμό δειγματοληψίας 1 GSa/s.
Βάθος μνήμης, (Max):
6 Mpts/CH, (λειτουργία διπλού καναλιού).
12 Mpts/CH, (λειτουργία ενός καναλιού).
Ρυθμός λήψης κυματομορφής, (Max):
100.000 wfm/s (κανονική λειτουργία).
400.000 wfm/s (λειτουργία ακολουθίας).
Τύπος ενεργοποίησης: Edge, Slope, Pulse Width, Window, Run, Interval, Dropout, Pattern, Video.
Σειριακή ενεργοποίηση και αποκωδικοποιητή: IIC, SPI, UART, CAN, LIN.
Καταγραφέας δεδομένων, (καταγραφή):
Δείγμα καταγραφικού: Ο μέγιστος ρυθμός δειγματοληψίας είναι 25 kSa/s, ο ελάχιστος ρυθμός δειγματοληψίας είναι 1.
Καταγραφέας μέτρησης Sa/s: Το μέγιστο διάστημα είναι 10 λεπτά, το ελάχιστο διάστημα είναι 0,1 δευτερόλεπτο. Ο μέγιστος αριθμός στοιχείων καταγραφής είναι 4.
I/O: USB Host, USB Device.
Τάση εισόδου, (Εύρος, Max):
CAT II 300 Vrms μεταξύ σήματος BNC και προστασίας γείωσης.
CAT II 30 Vrms μεταξύ BNC GND και προστασίας γείωσης.
CAT II 300 Vrms μεταξύ σήματος BNC και σήματος BNC GND.
Τάση εισόδου (Μετρητής, Max): CAT III 300 Vrms μεταξύ σήματος BNC και BNC GND.
Μπαταρία λιθίου: 7,4 V 6900 mAh, ( η μπαταρία διαρκεί ~>5,5 ώρες ).
Οθόνη: 5.6 inch color TFT-LCD.
Οθόνη ανάλυσης: 640x480.
Βάρος 3.5 Kg

Περιλαμβάνονται

Παλμογράφος SHS810X Handheld της Siglent.
2 x προσαρμογείς ρεύματος, ( 1 x SCD600MA / 1 x SCD10A ).
2 ανιχνευτές παλμογράφου 100 MHz PP510.
Καλώδιο USB με δυνατότητα φόρτισης.
Σετ ανιχνευτών πολύμετρων.
Οδηγός γρήγορης εκκίνησης.
Σέτ ανιχνευτών πολυμέτρων
Προσαρμογέας τροφοδοσίας
Μπαταρία 6900 mAh.
