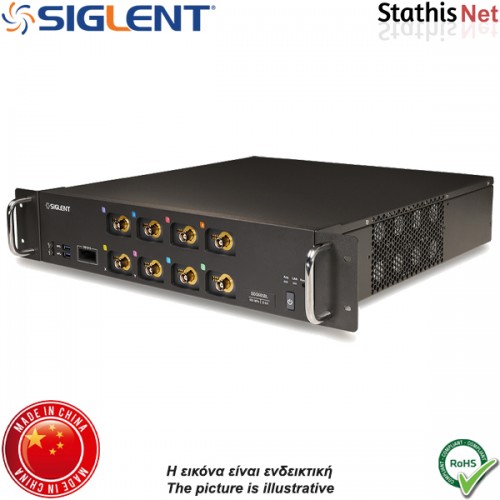

Ψηφιακός παλμογράφος 8 καναλιών 1GHz Low Profile SDS6108L Siglent

 Οδηγίες Χρήσης
 Τεχνικές προδιαγραφές

Ο νέος παλμογράφος 8 καναλιών SDS6108L της SIGLENT χαμηλού προφίλ ψηφιακού αποθήκευσης 1GHz παρέχει έως και 8 αναλογικά κανάλια + 16 ψηφιακά κανάλια σε μέγεθος πλαισίου που εξοικονομεί χώρο.

Έχει μέγιστο ρυθμό δειγματοληψίας 5 GSa/s (10 GSa/s ESR) για κάθε κανάλι και μέγιστο μήκος εγγραφής 500 Mpts/ch.

Χαρακτηριστικά

16 ψηφιακά κανάλια,(προαιρετικά).
Υποστηρίζει ποντίκι και πληκτρολόγιο.
Αυτόματες μετρήσεις σε 50+ παραμέτρους.
Άφθονες λειτουργίες ανάλυσης δεδομένων.
Λειτουργία τμηματικής απόκτησης (Sequence).
Λειτουργία εγγραφής κυματομορφής ιστορικού.
Χαμηλό θόρυβο φόντου, υποστηρίζει κάθετες κλίμακες 0,5 mV/div έως 10 V/div.
Εύρος ζώνης έως 2 GHz με ρυθμό δειγματοληψίας 5 GSa/s (10 GSa/s ESR) σε κάθε κανάλι.
Λειτουργία 25 MHz / αυθαίρετη γεννήτρια κυματομορφών, ενσωματωμένη πολλαπλές προκαθορισμένες κυματομορφές.
Τεχνολογία SPO
Ρυθμοί λήψης κυματομορφής έως 170.000 wfm/s (κανονική λειτουργία) και 750.000 wfm/s (λειτουργία ακολουθίας).
Υποστηρίζει βαθμολόγηση έντασης 256 επιπέδων και λειτουργίες εμφάνισης θερμοκρασίας χρώματος.
500 Mpts Μήκος εγγραφής συνολικά και για τα 4 κανάλια.
Ψηφιακό σύστημα σκανδάλης.
Ενεργοποίηση και αποκωδικοποιητής σειριακού διαύλου, υποστηρίζει πρωτόκολλα I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT και Manchester.
4 αναλογικά κανάλια + 1 εξωτερική σκανδάλη. Σχεδιασμένο για επέκταση.Συνδυάστε πολλές μονάδες για ένα σύστημα απόκτησης υψηλής ταχύτητας με έως και 512 κανάλια.
Ο ενσωματωμένος διακομιστής web υποστηρίζει τον απομακρυσμένο έλεγχο της θύρας LAN χρησιμοποιώντας ένα πρόγραμμα περιήγησης Ιστού. Υποστηρίζει εντολές τηλεχειριστηρίου SCPI.

Τεχνικά χαρακτηριστικά

Μοντέλο: SDS6108L.
Κανάλια: 8CH+EXT.
Εύρος ζώνης: 1 GHz.
Ποσοστό δειγματοληψίας (Μέγ.): 5 GSa/s (10 GSa/s ESR) @ κάθε κανάλι.
Βάθος μνήμης, (Max):
500 Mpts/ch (μονοκάναλο).
250 Mpts/ch (δικαναλικό).
125 Mpts/ch (3 ή 4 κανάλια).
Ρυθμός λήψης κυματομορφής, (Max):
Κανονική λειτουργία: 170.000 wfm/s.
Λειτουργία ακολουθίας: 750.000 wfm/s.
Κάθετη ανάλυση: 8-bit έως 12-bit σε λειτουργία ERES, ισοδύναμο με λειτουργία Hi-Res 16-bit.
Τύποι ενεργοποίησης: Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video, Qualified, Nth edge, Setup/hold, Delay, Seriall.
Σειριακή ενεργοποίηση & αποκωδικοποίηση:
Τυπικό: I 2 C, SPI, UART, CAN, LIN.
Προαιρετικά: CAN FD, FlexRay, I 2 S, MIL-STD-1553B, SENT, Manchester (decode only).
Μέτρηση: Υποστηρίζονται 50+ παράμετροι, στατιστικά, ιστόγραμμα, τάση και ίχνος.
Μαθηματικά: 4 ίχνη 8 Mpts FFT, +, -, x, ÷, ∫dt, d/dt, √, Identity, Negation, Absolute, Sign, ex , 10 x , ln, lg, Interpolation, MaxHold, MinHold. Υποστηρίζει πρόγραμμα επεξεργασίας τύπων.
Ανάλυση δεδομένων: Search, Navigate, History, Mask Test, Digital Voltmeter, Counter, Waveform Histogram, Bode plot and Power Analysis, Eye/Jitter Analysis
Ψηφιακά κανάλια (Προαιρετικά): 8 Mpts FFT, +, -, x, ÷, ∫dt, d/dt, √ , Identity, Negation, Absolute, Sign, ex, 10x, ln, lg, Interpolation, MaxHold, MinHold, ERES, Average. Υποστηρίζει πρόγραμμα επεξεργασίας τύπων.
Γεννήτρια κυματομορφών: Μονοκαναλική εξωτερική γεννήτρια κυματομορφής απομονωμένης USB, συχνότητα έως 25 MHz, ρυθμός δειγματοληψίας 125 MSa/s, μνήμη κυματομορφής 16 kpts.
I/O: HDMI (1280*800), USB 3.0 Host x2, USB 2.0 Host x2, USB 2.0 Device (USBTMC), 1000M LAN (SCPI over VXI-11, SCPI over Telnet (port:5024), SCPI over Socket (port:5025), micro SD card, External trigger, Auxiliary output (TRIG OUT,PASS / FAIL), 10 MHz In, 10 MHz Out.
Ανιχνευτής, (Prode): 1 x 500 MHz παθητικός αισθητήρας που παρέχεται για κάθε κανάλιΜπορεί να χρησιμοποιηθεί ως αυτόνομος παλμογράφος συνδέοντας μια εξωτερική οθόνη και ένα ποντίκι. Μπορεί επίσης να ελέγχεται από απόσταση μέσω LAN χάρη στον βολικό ενσωματωμένο διακομιστή web.
Βάρος 9.1 Kg

Περιλαμβάνονται

Παλμογράφος SDS6108L της Siglent.
Παθητικός αισθητήρας.
Πιστοποιητικό βαθμονόμησης.
Καλώδιο τροφοδοσίας.
Ασύρματο ποντίκι.
Καλώδιο USB.
Οδηγίες χρήσης.
