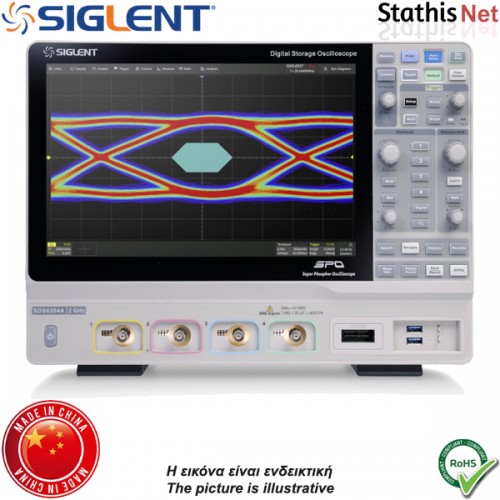

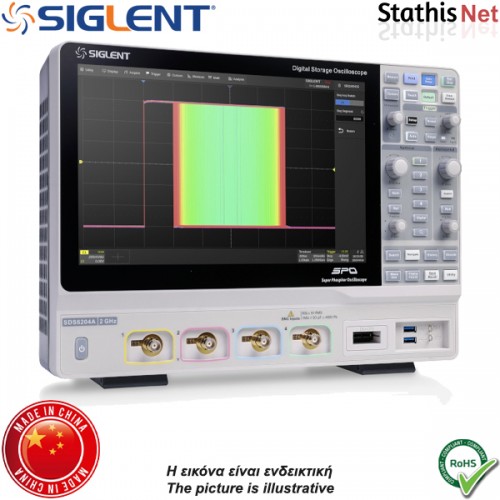

Ψηφιακός παλμογράφος 4 καναλιών 500MHz 5 GSa/s SDS6054A Siglent

 Οδηγίες Χρήσης
 Τεχνικές προδιαγραφές

Ο νέος παλμογράφος ψηφιακού αποθήκευσης 4 καναλιών της SIGLENT SDS6054A με εύρος ζώνης 500 MHz, έχει ρυθμό δειγματοληψίας 5 GSa/s (10 GSa/s ESR) σε κάθε κανάλι, μέγιστο μήκος εγγραφής 500 Mpts/ch (μονό κανάλι) και προβολή σε 4 αναλογικά κανάλια + 16 ψηφιακά κανάλια δυνατότητα ανάλυσης μικτού σήματος.

Χαρακτηριστικά

16 ψηφιακά κανάλια, (προαιρετικά).
Άφθονες λειτουργίες ανάλυσης δεδομένων.
Αυτόματες μετρήσεις σε 50+ παραμέτρους.
Λειτουργία τμηματικής απόκτησης (Sequence).
Συνάρτηση εγγραφής κυματομορφής ιστορικού.
Τεχνολογία SPO
Ρυθμοί λήψης κυματομορφής έως 170.000 wfm/s (κανονική λειτουργία) και 750.000 wfm/s (λειτουργία ακολουθίας).
Υποστηρίζει βαθμολόγηση έντασης 256 επιπέδων και λειτουργίες εμφάνισης θερμοκρασίας χρώματος.
500 Mpts Μήκος εγγραφής συνολικά και για τα 4 κανάλια.
Ψηφιακό σύστημα σκανδάλης.
Χαμηλό θόρυβο φόντου, υποστηρίζει κάθετες κλίμακες 0,5 mV/div έως 10 V/div.
4 αναλογικά κανάλια, εύρους ζώνης έως 2 GHz με ρυθμό δειγματοληψίας 5 GSa/s (10 GSa/s ESR) σε κάθε κανάλι.
Μεγάλη οθόνη TFT-LCD 12,1” με ανάλυση 1280 x 800. Η χωρητική οθόνη αφής υποστηρίζει χειρονομίες πολλαπλής αφής.
Λειτουργία 25 MHz / γεννήτρια αυθαίρετης κυματομορφής, ενσωματωμένη πολλαπλές προκαθορισμένες κυματομορφές.
Η ενεργοποίηση και αποκωδικοποιητής σειριακού διαύλου, υποστηρίζει πρωτόκολλα I 2 C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I 2 S, MIL-STD-1553B, SENT και Manchester.
Ο ενσωματωμένος διακομιστής web υποστηρίζει τον απομακρυσμένο έλεγχο της θύρας LAN χρησιμοποιώντας ένα πρόγραμμα περιήγησης Ιστού. Υποστηρίζει εντολές τηλεχειριστηρίου SCPI. Υποστηρίζει εξωτερικό ποντίκι και πληκτρολόγιο

Τεχνικά χαρακτηριστικά

Μοντέλο: SDS6054A.
Κανάλια: 4CH+EXT.
Εύρος ζώνης: 2 GHz.
Ποσοστό δειγματοληψίας (Μέγ.): 5 GSa/s (10 GSa/s ESR) @ κάθε κανάλι.
Καταγραφή κυματομορφής (Μέγ.):
500 Mpts/ch (μονοκάναλο).
250 Mpts/ch (δικαναλικό).
125 Mpts/ch (3 ή 4 κανάλια).
Κάθετη ανάλυση: 8-bit, έως 16-bit σε λειτουργία Hi-Res.
Τύποι ενεργοποίησης: Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video, Qualified, Nth edge, Setup/hold, Delay, Serial.
Σειριακή ενεργοποίηση & αποκωδικοποίηση:
Τυπικό: I 2 C, SPI, UART, CAN, LIN.
Προαιρετικά: CAN FD, FlexRay, I 2 S, MIL-STD-1553B, SENT, Manchester (decode only).
Μέτρηση: Υποστηρίζονται 50+ παράμετροι, στατιστικά, ιστόγραμμα, τάση και ίχνος.
Μαθηματικά: 4 ίχνη 8 Mpts FFT, +, -, x, ÷, ∫dt, d/dt, √, Identity, Negation, Absolute, Sign, ex , 10 x , ln, lg, Interpolation, MaxHold, MinHold. Υποστηρίζει πρόγραμμα επεξεργασίας τύπων.
Ανάλυση δεδομένων: Search, Navigate, History, Mask Test, Digital Voltmeter, Counter, Waveform Histogram, Bode plot and Power Analysis, Eye/Jitter Analysis
Ψηφιακά κανάλια (Προαιρετικά): 16-κανάλι, μέγιστος ρυθμός δειγματοληψίας έως 1 GSa/s. μήκος εγγραφής έως 50 Mpts.
Γεννήτρια κυματομορφών: Μονοκαναλική εξωτερική γεννήτρια κυματομορφής απομονωμένης USB, συχνότητα έως 25 MHz, ρυθμός δειγματοληψίας 125 MSa/s, μνήμη κυματομορφής 16 kpts.

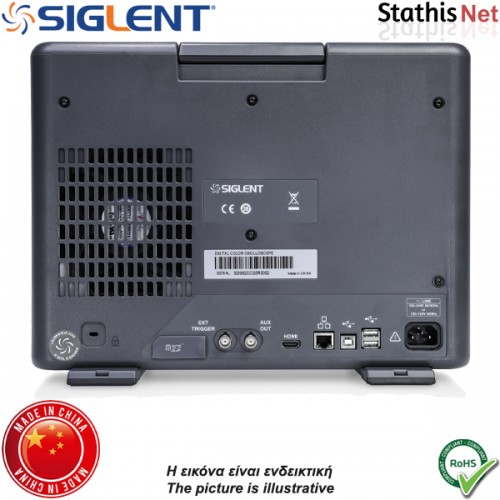

I/O: USB 3.0 Host x2，USB 2.0 Host x2，USB 2.0 Device，LAN，micro SD card, HDMI, External trigger， Auxiliary output（TRIG OUT，PASS/FAIL）.
Οθόνη: TFT-LCD 12,1” με χωρητική οθόνη αφής.
Οθόνη ανάλυσης: 1280x800.
Βάρος 7.1 Kg

Περιλαμβάνονται

Παλμογράφος SDS6054A της Siglent.
4 x παθητικός αισθητήρας (SP3050A)
Πιστοποιητικό βαθμονόμησης.
Καλώδιο τροφοδοσίας.
Ασύρματο ποντίκι.
Καλώδιο USB.
Οδηγίες χρήσης.
