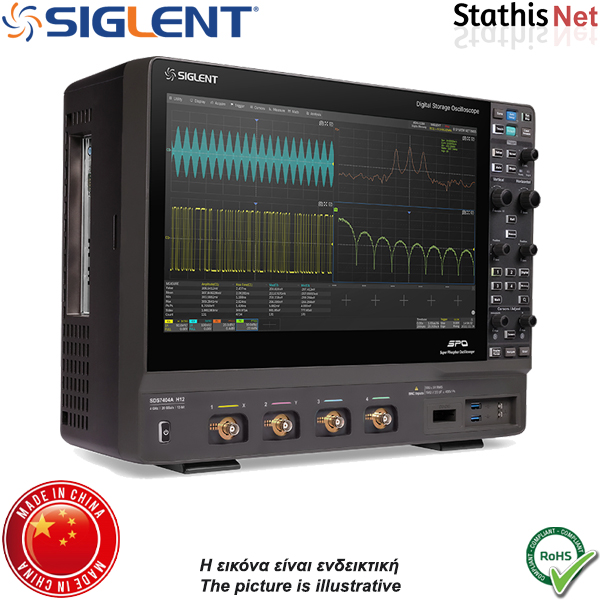

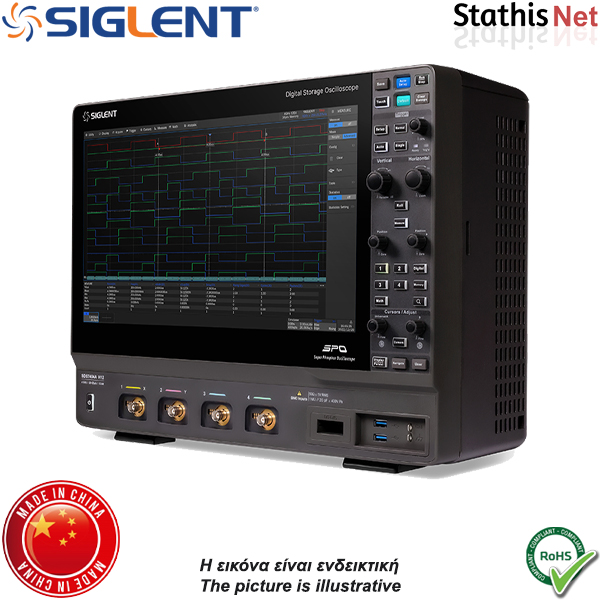

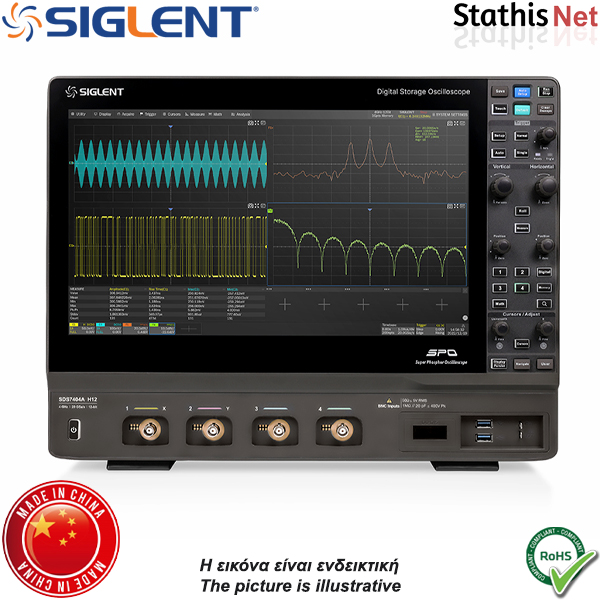

Ψηφιακός παλμογράφος 4 καναλιών 4GHz 12-bit 20 GSa/s SDS7404A H12 Siglent

 Οδηγίες Χρήσης
 Τεχνικές προδιαγραφές

Ο νέος ψηφιακός παλμογράφος αποθήκευσης SDS7404A H12 της SIGLENT με εύρος ζώνης 3 GHz και διαθέτει ADC 12 bit με ρυθμό δειγματοληψίας έως 20 GSa/s με μέγιστο μήκος εγγραφής, μπορεί να εμφανίσει έως και 4 αναλογικά κανάλια + 16 ψηφιακά κανάλια για ανάλυση μικτού σήματος απόδοσης hgh .

Χαρακτηριστικά

12 bit ADC.
16 ψηφιακά κανάλια, (προαιρετικά).
Ενσωματωμένη γεννήτρια κυματομορφών 50 MHz.
Χαμηλό θόρυβο φόντου: 220 μVrms @ 4 GHz εύρος ζώνης.
4 αναλογικά κανάλια, εύρος ζώνης έως 4 GHz με ρυθμό δειγματοληψίας έως και 20 GSa/s.
Τεχνολογία SPO:
Ψηφιακό σύστημα σκανδάλης.
500 Mpts/ch στάνταρ, 1 G pts/ch προαιρετικά.
Ρυθμοί λήψης κυματομορφής έως 1,00 0,000 wfm/s.
Υποστηρίζει 256 επίπεδα βαθμολόγησης έντασης και λειτουργίες εμφάνισης της θερμοκρασίας χρώματος.
Μεγάλη οθόνη LCD 15,6 HD TFT με ανάλυση 1920 * 1080. Η χωρητική οθόνη αφής υποστηρίζει χειρονομίες πολλαπλής αφής.
Λειτουργία εγγραφής κυματομορφής ιστορικού (Ιστορικό), το μέγιστο καταγεγραμμένο μήκος κυματομορφής είναι 124.000 καρέ.
Αυτόματη μέτρηση σε 50+ παραμέτρους.
Ενεργοποίηση και αποκωδικοποιητής σειριακού διαύλου, υποστηρίζει πρωτόκολλα I 2 C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I 2 S, MIL STD 1553B, SENT , Manchester , ARINC429 και USB 2.0.
Άφθονες λειτουργίες ανάλυσης δεδομένων, όπως Search, Navigate, SignalScan, Digital Voltmeter, Counter, Waveform Histogram, Bode plot, Power Analysis, Eye/Jitter Analysis και Compliance Test.
Μέσος όρος με βάση το υλικό υψηλής ταχύτητας, Hi Res ; Λειτουργία δοκιμής μάσκας βασισμένη σε υλικό υψηλής ταχύτητας, με εργαλείο επεξεργασίας μάσκας για τη δημιουργία μασκών καθορισμένων από το χρήστη.
Έξυπνη ενεργοποίηση: Edge, Slope, Pulse, Window, Run, Interval, Dropout, Pattern, Qualified, Nth edge, Setup/hold, Delay και Video (υποστηρίζεται HDTV). Το Zone Trigger απλοποιεί την προηγμένη ενεργοποίηση.
Λειτουργία τμηματικής απόκτησης (Sequence), που διαιρεί το μέγιστο μήκος εγγραφής σε πολλαπλά τμήματα (έως 124.000), σύμφωνα με τις συνθήκες ενεργοποίησης που ορίζει ο χρήστης, με πολύ μικρό νεκρό χρόνο μεταξύ των τμημάτων για την καταγραφή του κατατακτικού συμβάντος.

Τεχνικά χαρακτηριστικά

Μοντέλο: SDS7404A H12.
Αναλογικά κανάλια: 4 + ΕΞΩΤ.
Εύρος ζώνης: 4 GHz.
Ποσοστό δειγματοληψίας (Μέγ.): 20 GSa/s (δικαναλικό) 10 GSa/s (3 ή 4 κανάλια).
Κάθετη Ανάλυση: 12-bit Έως 16-bit σε λειτουργία ERES.
Βάθος μνήμης (Μέγ.):
Τυπικό: 500 Mpts/ch.
Προαιρετικά: 1 Gpts/ch σε λειτουργία διπλού καναλιού.
Ρυθμός λήψης κυματομορφής (Μέγ.): 1.000.000 wfm/s.
Τύπος ενεργοποίησης: Άκρη, Κλίση, Πλάτος παλμού, Παράθυρο, Εκτέλεση, Διάστημα, Εγκατάλειψη, Μοτίβο, Βίντεο, Πιστοποιημένο, Νο άκρο, Ρύθμιση/αναμονή, Καθυστέρηση, Σειριακή
Σειριακή ενεργοποίηση και αποκωδικοποίηση:
Τυπικό: I2C, SPI, UART, CAN, LIN.
Προαιρετικά: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester (μόνο αποκωδικοποίηση), ARINC429, USB 2.0 (μόνο αποκωδικοποίηση).
Μέτρηση: Υποστηρίζονται 50+ παράμετροι, στατιστικά, ιστόγραμμα, τάση και ίχνος.
Μαθηματικά 4 ίχνη 32 Mpts FFT, +, -, x, ÷, ∫dt, d/dt, √√, Identity, Negation, Absolute, Sign, ex, 10x, ln, lg, Interpolation, MaxHold, MinHold, ERES, Average, Φίλτρο. Υποστηρίζει πρόγραμμα επεξεργασίας τύπων
Ανάλυση δεδομένων: Αναζήτηση, Πλοήγηση, Ιστορικό, Δοκιμή μάσκας, Ψηφιακό βολτόμετρο, Μετρητής, Ιστόγραμμα κυματομορφής, Διάγραμμα Bode και Ανάλυση ισχύος, Ανάλυση Eye/Jitter , SignalScan, Δοκιμή συμμόρφωσης (USB 2.0, 100Base TX , 1000Base T, 100Base T10Base, 1.
Ψηφιακό κανάλι, (προαιρετικό): 16-κανάλι, μέγιστος ρυθμός δειγματοληψίας έως 1 GSa/s. μήκος εγγραφής έως 50 Mpts.
Γεννήτρια κυματομορφής, ( προαιρετική ): Ενσωματωμένη, συχνότητα έως 50 MHz, ρυθμός δειγματοληψίας 125 MSa/s, μνήμη κυματομορφής 16 kpts.

Περιλαμβάνονται

Παλμογράφος SDS7404A H12 της Siglent.
Καλώδιο USB.
Καλώδιο ρεύματος.
Ασύρματο ποντίκι.
Προστατευτικό κάλυμμα.
4 αισθητήρες SP3150A 500 MHz, (το SAP5000D συνιστάται για μεγαλύτερα εύρη ζώνης και διατίθεται προαιρετικά).
