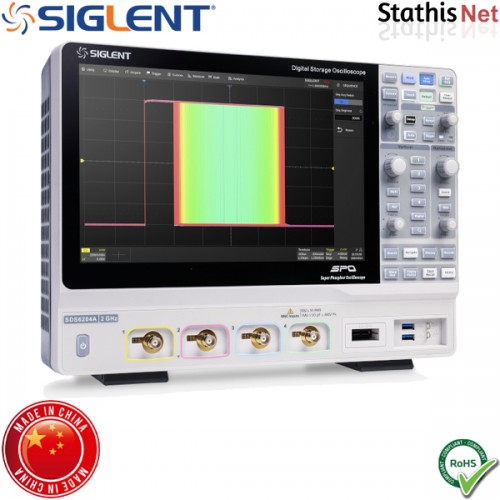

Ψηφιακός παλμογράφος 4 καναλιών 2 GHz SDS6204A Siglent

 Οδηγίες Χρήσης
 Τεχνικές προδιαγραφές

Ο παλμογράφος SDS6204A χρησιμοποιεί την τεχνολογία SPO της Siglent με μέγιστο ρυθμό λήψης κυματομορφής έως 170.000 wfm/s (κανονική λειτουργία, έως 750.000 wfm/s σε λειτουργία Sequence), λειτουργία προβολής βαθμολόγησης έντασης 256 επιπέδων συν λειτουργία εμφάνισης θερμοκρασίας χρώματος.
Χρησιμοποιεί επίσης ένα καινοτόμο σύστημα ψηφιακής σκανδάλης με υψηλή ευαισθησία και χαμηλό jitter.
Το σύστημα σκανδάλης υποστηρίζει πολλαπλούς ισχυρούς τρόπους ενεργοποίησης, συμπεριλαμβανομένης της ενεργοποίησης του σειριακού διαύλου.

Εργαλεία όπως η εγγραφή κυματομορφής ιστορικού, οι λειτουργίες αναζήτησης και πλοήγησης, η δοκιμή μάσκας, η γραφική παράσταση ισχύος, η ανάλυση ισχύος και η ανάλυση ματιών/εκκίνησης επιτρέπουν την καταγραφή, αποθήκευση και ανάλυση εκτεταμένων εγγραφών κυματομορφής.
Μια εντυπωσιακή σειρά δυνατοτήτων μέτρησης και μαθηματικών, επιλογές για γεννήτρια αυθαίρετης κυματομορφής 25 MHz, καθώς και σειριακή αποκωδικοποίηση είναι επίσης χαρακτηριστικά του SDS6204A.

Η μεγάλη χωρητική οθόνη αφής 12,1'' υποστηρίζει χειρονομίες πολλαπλής αφής, με την προσθήκη φιλικού προς το χρήστη σχεδίασης διεπαφής χρήστη, που μπορεί να βελτιώσει σημαντικά την αποτελεσματικότητα της λειτουργίας.
Υποστηρίζει επίσης έλεγχο ποντικιού και απομακρυσμένο έλεγχο Ιστού μέσω LAN

Χαρακτηριστικά

Πλήρης συνδεσιμότητα.
Μεγάλη χωρητική οθόνη αφής 12,1''.
Άφθονες λειτουργίες ανάλυσης δεδομένων.
Εξαιρετική διεπαφή χρήστη και εμπειρία χρήστη.
Ενσωματωμένος διακομιστής web υποστηρίζει τον απομακρυσμένο έλεγχο.

Τεχνικά χαρακτηριστικά

Μοντέλο: SDS6204A.
Αναλογικά κανάλια: 4 + EXT.
Εύρος ζώνης: 2 GHz.
Ρυθμός δειγματοληψίας (Μέγ.): 5 GSa/s (10 GSa/s ESR) @ κάθε κανάλι.
Λήψη κυματομορφής (Μέγ.): 500 Mpts/ch (μονοκάναλο), 250 Mpts/ch (δικαναλικό), 125 Mpts/ch, (3 ή 4 κανάλια).
Κάθετη ανάλυση: 8-bit, έως 16-bit σε λειτουργία Hi-Res.
Τύπος ενεργοποίησης: Edge, Slope, Pulse width, Window, Run, Interval, Dropout, Pattern, Video, Qualified, Nth edge, Setup/hold, Delay, Serial.
I/O: USB 3.0 Host x2, USB 2.0 Host x2, USB 2.0 Host, LAN, micro SD card, HDMI, External trigger, Βοηθητική έξοδος (TRIG OUT), PASS/FAIL.
Σειριακή ενεργοποίηση και αποκωδικοποίηση: Τυπική: I 2 C, SPI, UART, CAN, LIN, Προαιρετικά: CAN FD, FlexRay, I 2 S, MIL-STD-1553B, SENT, Manchester (μόνο αποκωδικοποίηση).
Μέτρηση: Υποστηρίζονται 50+ παράμετροι, στατιστικά, ιστόγραμμα, τάση και ίχνος.
Μαθηματικά: 4 ίχνη 8 Mpts FFT, +, -, x, ÷, ∫dt, d/dt, √, Identity, Negation, Absolute, Sign, e x , 10 x , ln, lg, Interpolation, MaxHold, MinHold.
Ανάλυση δεδομένων: Αναζήτηση, Πλοήγηση, Ιστορικό, Δοκιμή μάσκας, Ψηφιακό βολτόμετρο, Μετρητής, Ιστόγραμμα κυματομορφής, Ανάλυση γραφικής παράστασης και ισχύος, Ανάλυση ματιών/εκκίνησης.
Οθόνη: 12.1 TFT-LCD.
Οθόνη ανάλυσης: 1280x800.
Ανιχνευτής (Τυπικός): SP3050A, 500 MHz, 1 ανιχνευτής παρέχεται για κάθε κανάλι.
Βάρος 2.5 Kg

Περιλαμβάνονται

Παλμογράφος SDS6204A της Siglent.
4 x Passive probe (SP3050A).
Πιστοποιητικό βαθμονόμησης.
Ασύρματο ποντίκι.
Καλώδιο τροφοδοσίας.
Καλώδιο USB.
Οδηγίες χρήσης.
