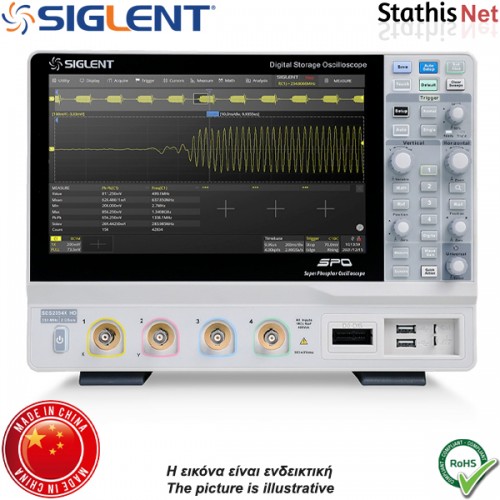

Ψηφιακός παλμογράφος 4 καναλιών 12-bit 350MHz SDS2354X HD Siglent

 Οδηγίες Χρήσης
 Τεχνικές προδιαγραφές

Ο SDS2354X HD είναι ένας ψηφιακός παλμογράφος αποθήκευσης υψηλής ανάλυσης εύρους ζώνης 350 MHz που βασίζεται σε ρυθμό δειγματοληψίας 2 GSa/s και μπροστινές πλευρές αναλογικού ψηφιακού μετατροπέα 12-bit με εξαιρετική απόδοση στο επίπεδο θορύβου.

Η σειρά SDS2354X HD χρησιμοποιεί την τεχνολογία SPO της Siglent με μέγιστο ρυθμό λήψης κυματομορφής έως και 100.000 wfm/s (κανονική λειτουργία, έως 500.000 wfm/s σε λειτουργία Sequence), λειτουργία προβολής βαθμολόγησης έντασης 256 επιπέδων συν λειτουργία εμφάνισης έγχρωμης θερμοκρασίας.

Χρησιμοποιεί επίσης ένα καινοτόμο σύστημα ψηφιακής σκανδάλης με υψηλή ευαισθησία και χαμηλό jitter.

Το σύστημα σκανδάλης υποστηρίζει πολλαπλούς ισχυρούς τρόπους ενεργοποίησης, συμπεριλαμβανομένης της ενεργοποίησης του σειριακού διαύλου.

Εργαλεία όπως η καταγραφή κυματομορφών ιστορικού, οι συναρτήσεις αναζήτησης και πλοήγησης, η δοκιμή μάσκας, η γραφική παράσταση, η ανάλυση ισχύος και το ιστόγραμμα επιτρέπουν την καταγραφή, αποθήκευση και ανάλυση εκτεταμένων εγγραφών κυματομορφής.

Μια εντυπωσιακή σειρά δυνατοτήτων μέτρησης και μαθηματικών, επιλογές για γεννήτρια αυθαίρετης κυματομορφής 25 MHz, καθώς και σειριακή αποκωδικοποίηση είναι επίσης χαρακτηριστικά του SDS2000X HD.

Χαρακτηριστικά

Τεχνολογία SPO.
Υψηλή ανάλυση 12 bit.
16 ψηφιακά κανάλια (προαιρετικά).
Άφθονες λειτουργίες ανάλυσης δεδομένων.
Αυτόματες μετρήσεις σε 50+ παραμέτρους.
Εξαιρετική διεπαφή χρήστη και εμπειρία χρήστη.
Ενσωματωμένη γεννήτρια κυματομορφών 25 MHz.
Μεγάλη οθόνη TFT-LCD 10,1" με ανάλυση 1024 * 600.
Μέσος όρος βασισμένος σε υλικό υψηλής ταχύτητας, ERES.
4 αναλογικά κανάλια, εύρος ζώνης έως 200 MHz (με δυνατότητα αναβάθμισης στα 500 MHz).
Λειτουργία εγγραφής κυματομορφής ιστορικού (Ιστορικό), το μέγιστο καταγεγραμμένο μήκος κυματομορφής είναι 80.000 καρέ.
Ο ενσωματωμένος διακομιστής web υποστηρίζει τον απομακρυσμένο έλεγχο της θύρας LAN χρησιμοποιώντας ένα πρόγραμμα περιήγησης Ιστού. Υποστηρίζει εντολές τηλεχειριστηρίου SCPI. Υποστηρίζει εξωτερικό ποντίκι και πληκτρολόγιο.

Τεχνικά χαρακτηριστικά

Μοντέλο: SDS2354X HD.
Αναλογικά κανάλια: 4 + EXT.
Εύρος ζώνης: 350 MHz.
Ποσοστό δειγματοληψίας (Μέγ.):
2 GSa/s, (λειτουργία παρεμβολής).
1 GSa/s, (λειτουργία χωρίς παρεμβολή).
Λειτουργία βάθους μνήμης (Μέγ.):
200 Mpts/ch, (λειτουργία παρεμβολής).
100 Mpts/ch, (χωρίς παρεμβολή).
Λειτουργία ρυθμού λήψης κυματομορφής (Μέγ.):
Κανονική: 100.000 wfm/s.
Ακολουθία: 500.000 wfm/s.
Τύπος ενεργοποίησης: Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video, Qualified, Nth edge, Setup/hold, Delay, Serial.
Μετρήσεις: Υποστηρίζονται 50+ παράμετροι, στατιστικά στοιχεία, ιστόγραμμα, τάση και ίχνος.
Μαθηματικές συναρτήσεις: 2 traces 2 Mpts FFT, +, -, x, ÷, ∫dt, d/dt, √, Identity, Negation, Absolute, Sign, ex, 10x, ln, lg, Interpolation, MaxHold, MinHold, ERES, Average. Supports formula editor.
Εργαλεία επεξεργασίας και ανάλυσης δεδομένων: Search, Navigate, History, Mask Test, Digital Voltmeter, Counter, Waveform Histogram, Bode plot, and Power Analysis.
Διεπαφή: USB 2.0 Host x3, USB 2.0 Device, 10 M / 100 M LAN, External trigger, Auxiliary output (TRIG OUT, PASS/FAIL).
Probe (standard): PP215, 200 MHz, 1 αισθητήρας παρέχεται για κάθε κανάλι.
Οθόνη: TFT-LCD 10,1” με χωρητική οθόνη αφής.
Οθόνη ανάλυσης: 1024x600.
Βάρος 5.6 Kg

Περιλαμβάνονται

Παλμογράφος SDS2354X HD της Siglent.
4 παθητικοί αισθητήρες, (500 MHz).
Πιστοποιητικό βαθμονόμησης.
Καλώδιο τροφοδοσίας.
Ασύρματο ποντίκι.
Καλώδιο USB.
Οδηγίες χρήσης.
