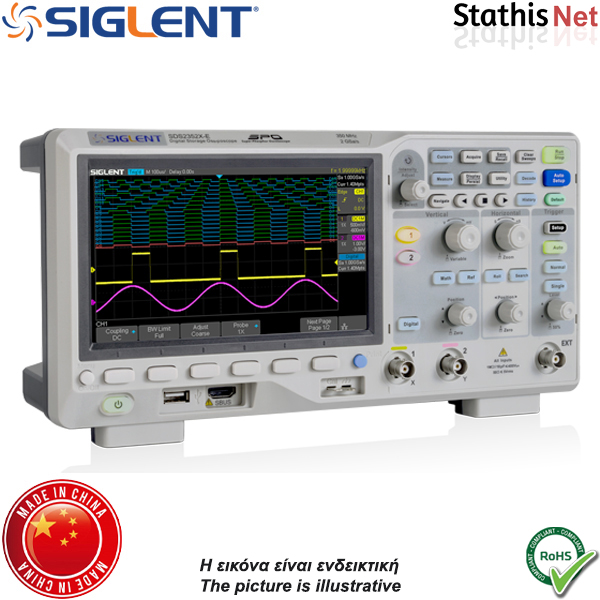

Ψηφιακός παλμογράφος 2 καναλιών 200MHz SDS2202X-E Siglent
Προβολή
Οδηγίες Χρήσης
Τεχνικές προδιαγραφές
Το SDS2202X-E χρησιμοποιεί μια νέα γενιά τεχνολογίας SPO.
Με την εξαιρετική πιστότητα του σήματος, ο θόρυβος περιβάλλοντος είναι χαμηλότερος από παρόμοια προϊόντα του κλάδου.
Τα χαρακτηριστικά και η υψηλή απόδοση των παλμογράφων SDS2000X-E δεν μπορούν να συνδυαστούν πουθενά αλλού σε αυτήν την τιμή.
Χαρακτηριστικά
1 Mpt FFT.
Μεγάλη οθόνη TFT-LCD 7 ιντσών με ανάλυση 800x480.
Χαμηλό θόρυβο φόντου με κλίμακες τάσης από 500μV/div έως 10V/div.
Υποστηρίζει οθόνη πολλαπλών γλωσσών και ενσωματωμένη ηλεκτρονική βοήθεια.
Έξυπνοι ενεργοποιητές: Edge, Slope, Pulse Width, Window, Run, Interval, Time out (Dropout), Pattern.
Ενεργοποίηση και αποκωδικοποίηση σειριακού διαύλου (στάνταρ), υποστηρίζει πρωτόκολλα IIC, SPI, UART, CAN, LIN.
Μαθηματικές συναρτήσεις, (FFT, πρόσθεση, αφαίρεση, πολλαπλασιασμός, διαίρεση, ολοκλήρωση, διαφορικό, τετραγωνική ρίζα).
Οι συναρτήσεις μαθηματικών και μέτρησης χρησιμοποιούν όλα τα σημεία δεδομένων δειγματοληψίας στη μνήμη, (έως 28 Mpts).
Λειτουργία εγγραφής κυματομορφής ιστορικού (ιστορικό) (το μέγιστο μήκος καταγεγραμμένης κυματομορφής είναι 80.000 frames).
10 τύποι συντομεύσεων με ένα κουμπί, υποστηρίζει Auto Setup, Default, Cursors, Measure, Roll, History, Display/Persist, Clear Sweep, Zoom and Print.
Τεχνικά χαρακτηριστικά
Μοντέλο: SDS2202X-E.
Εύρος ζώνης: 200 MHz.
Ρυθμός δειγματοληψίας, (max): 2 GSa/s.
Αριθμός καναλιών: 2+EXT.
Βάθος μνήμης:
14 Mpts/CH (not interleave mod).
28 Mpts/CH (interleave mode).
Ρυθμός λήψης κυματομορφής (max):
110.000 wfm/s (κανονική λειτουργία).
400.000 wfm/s (λειτουργία ακολουθίας).
Trigger type: Edge, Slope, Pulse Width, Window, Runt, Interval, Dropout, Pattern, Video.
Serial trigger and decoder, (Standard): IIC, SPI, UART, CAN, LIN.
16 ψηφιακά κανάλια, (προαιρετικά):
Μέγιστος ρυθμός λήψης κυματομορφής έως 1GSa/s.
Μήκος εγγραφής έως 14 Mpts/CH.
Μονάδα USB AWG, (προαιρετική): Ένα κανάλι, 25 MHz, ρυθμός δειγματοληψίας 125 MHz, μέγεθος δείγματος μνήμης κυματομορφής 16 kpts.
Bode plot: Ελάχιστη συχνότητα έναρξης 10 Hz, ελάχιστο εύρος ζώνης σάρωσης 500 Hz, μέγιστο εύρος ζώνης σάρωσης 120 MHz
(εξαρτάται από τον παλμογράφο και το εύρος ζώνης AWG), 500 σημεία μέγιστης συχνότητας σάρωσης.
Προσαρμογέας USB WIFI, (προαιρετικό): 802.11b/g/n, WPA-PSK.

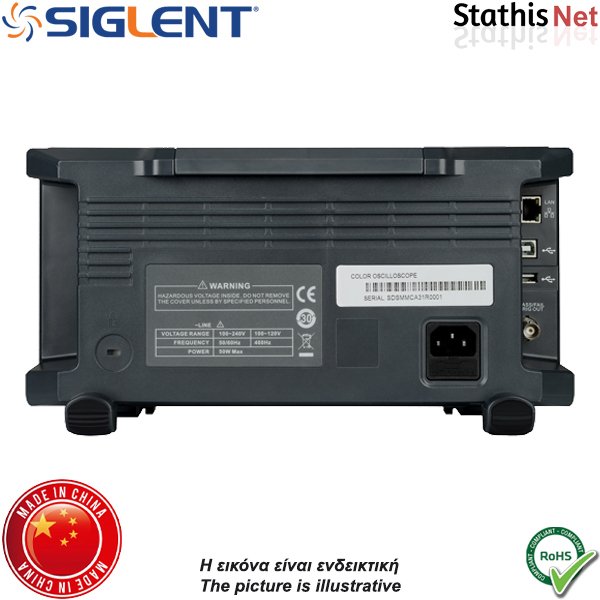

I/O: USB Host, USB Device, LAN, Pass/Fail, Trigger Out, Sbus (Siglent MSO).
Οθόνη: 7 ιντσών TFT–LCD (800 x 480 pixel).
Βάρος: 2,6 Kgr.
Περιλαμβάνονται
Παλμογράφος Siglent SDS2202X-E.
2 x 200 MHz probes.
Καλώδιο ρεύματος.
Καλώδιο USB.
Οδηγίες χρήσης.
Προσοχή
Για να διασφαλιστεί η συμβατότητα, συνιστούμε να χρησιμοποιείτε μόνο αξεσουάρ SIGLENT WiFi.
