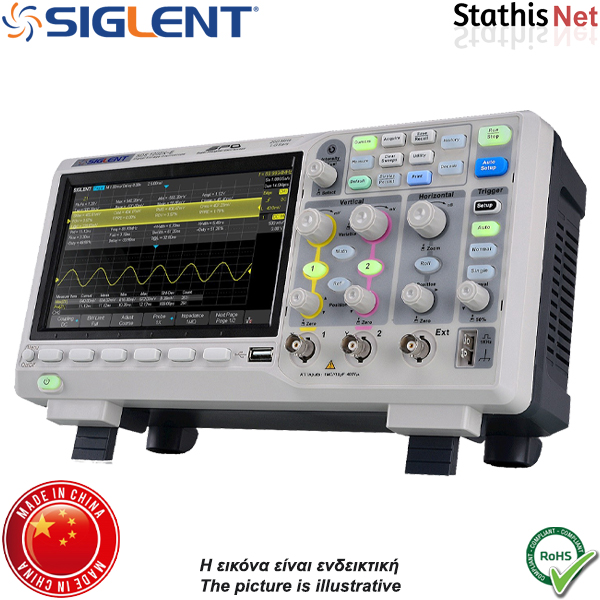

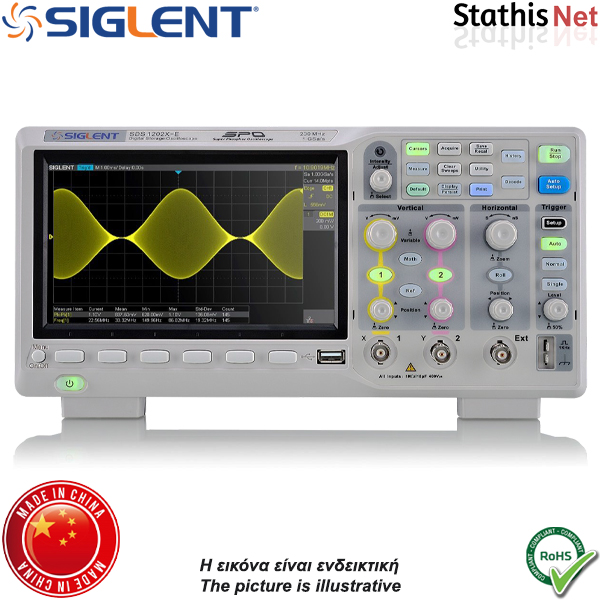

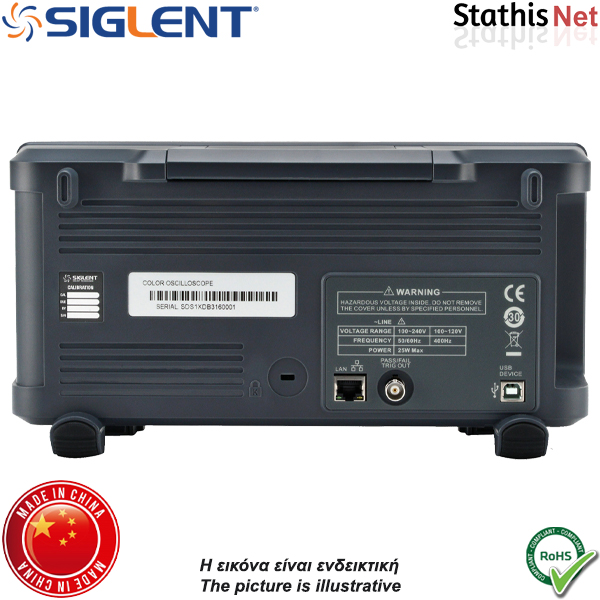

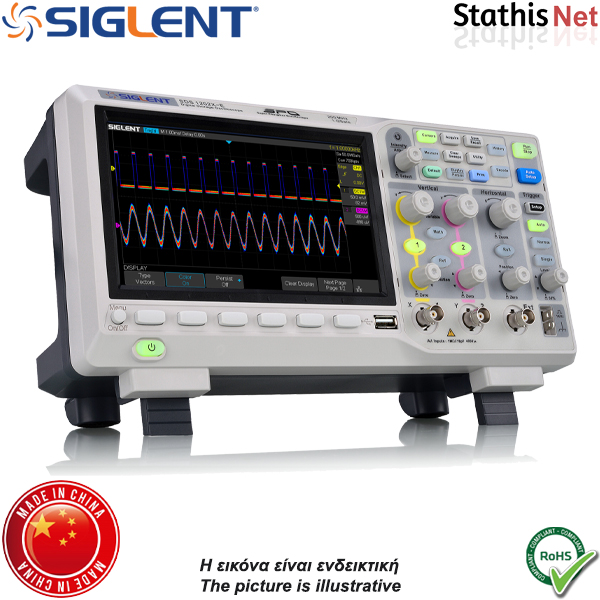

Ψηφιακός παλμογράφος 2 καναλιών 200MHz SDS1202X-E Siglent

Ο νέος παλμογράφος Super Phosphor SDS1202X-E της SIGLENT έχει εύρος ζώνης 200 MHz και 2 αναλογικά κανάλια.
Έχει μέγιστο ρυθμό δειγματοληψίας 1 GSa/s και τυπικό μήκος εγγραφής 14 Mpts.
Για ευκολία στη χρήση, μπορείτε να έχετε πρόσβαση στις πιο συχνά χρησιμοποιούμενες λειτουργίες με τη φιλική προς το χρήστη σχεδίαση του μπροστινού πίνακα.

Το Siglent SDS1202X-E χρησιμοποιεί μια νέα γενιά τεχνολογίας SPO (Super Phosphor Oscilloscope) που παρέχει εξαιρετική πιστότητα και απόδοση σήματος.
Ο θόρυβος του συστήματος είναι επίσης χαμηλότερος από παρόμοια προϊόντα του κλάδου.
Έρχεται με ελάχιστο εύρος κάθετης εισόδου 500 uV/div, ένα καινοτόμο σύστημα ψηφιακής σκανδάλης με υψηλή ευαισθησία και χαμηλό jitter και ρυθμό λήψης κυματομορφής 400.000 καρέ/δευτ. (λειτουργία ακολουθίας).

Το SDS1202X-E χρησιμοποιεί επίσης λειτουργία προβολής βαθμολόγησης έντασης 256 επιπέδων και λειτουργία ένδειξης θερμοκρασίας χρώματος που δεν συναντάται σε άλλα μοντέλα αυτής της κατηγορίας.
Η τελευταία προσφορά παλμογράφων της SIGLENT υποστηρίζει πολλαπλούς ισχυρούς τρόπους ενεργοποίησης, συμπεριλαμβανομένης της ενεργοποίησης του σειριακού διαύλου.
Η σειριακή αποκωδικοποίηση είναι δωρεάν και περιλαμβάνει IIC, SPI, UART, CAN και LIN.
Η καταγραφή κυματομορφών ιστορικού και η διαδοχική ενεργοποίηση επιτρέπουν την εκτεταμένη εγγραφή και ανάλυση κυματομορφών.
Μια άλλη ισχυρή προσθήκη είναι η νέα μαθηματική λειτουργία 1 Mpt FFT που δίνει στο SDS1104X-E ανάλυση πολύ υψηλής συχνότητας κατά την παρατήρηση φασμάτων σήματος.
Ο νέος σχεδιασμός περιλαμβάνει επίσης έναν συν-επεξεργαστή υλικού που παρέχει μετρήσεις γρήγορα και με ακρίβεια.
Τα χαρακτηριστικά και οι επιδόσεις του νέου SDS1202X-E της SIGLENT δεν μπορούν να συνδυαστούν πουθενά αλλού σε αυτήν την κατηγορία τιμής.

Χαρακτηριστικά

1 Mpts FFT.
Λειτουργία Pass/ Fail.
Μήκος εγγραφής έως 14 Mpts.
Λειτουργία τμηματικής απόκτησης.
Λειτουργία διαγραφής ασφαλείας.
10 τύποι συντομεύσεων με ένα κουμπί.
Υποστηρίζει εντολές τηλεχειριστηρίου SCPI.
Λειτουργία εγγραφής κυματομορφής ιστορικού.
Ρυθμός λήψης κυματομορφής έως 400.000 wfm/s.
Πολυγλωσσική οθόνη και ενσωματωμένη βοήθεια.
Αυτόματη λειτουργία μέτρησης σε 38 παραμέτρους.
Ενεργοποίηση και αποκωδικοποίηση σειριακού διαύλου.

Τεχνικά χαρακτηριστικά

Μοντέλο: SDS1202X-E.
Ρυθμός δειγματοληψίας (Μέγ.): Οι σειρές δύο καναλιών έχουν ένα μόνο ADC 1 GSa/s, οι σειρές τεσσάρων καναλιών έχουν δύο ADC 1 GSa/s. Όταν όλα τα κανάλια είναι ενεργοποιημένα, κάθε κανάλι έχει μέγιστο ρυθμό δειγματοληψίας 500 MSa/s. Όταν ένα μεμονωμένο κανάλι ανά ζεύγος είναι ενεργό, αυτό το κανάλι έχει ρυθμό δειγματοληψίας 1 GSa/s
Κανάλια: 2.
Βάθος μνήμης (Μέγ.):
7 Mpts/CH (όχι λειτουργία παρεμβολής).
14 Mpts/CH (λειτουργία παρεμβολής).
Ρυθμός λήψης κυματομορφής (Μέγ.):
100.000 wfm/s (κανονική λειτουργία).
400.000 wfm/s (λειτουργία ακολουθίας).
Τύπος ενεργοποίησης: Edge, Slope, Pulse Width, Window, Runt, Interval, Dropout, Pattern, Video.
Σειριακή ενεργοποίηση και αποκωδικοποιητής (Τυπικό): IIC, SPI, UART, CAN, LIN.
16 ψηφιακά κανάλια (μόνο σειρές τεσσάρων καναλιών, επιλογή): Μέγιστος ρυθμός λήψης κυματομορφής έως 1 GSa/s, Μήκος εγγραφής έως 14 Mpts/CH.
Probe (Std): 4 pcs passive probe PP510.
Οθόνη: 7 inch TFT -LCD.
Οθόνη ανάλυσης: 800x480.
Βάρος 3.5 Kg

Περιλαμβάνονται

Παλμογράφος SDS1102X-E της Siglent.
2 x 200MHz probes.
Πιστοποιητικό βαθμονόμησης.
Καλώδιο τροφοδοσίας.
Καλώδιο USB.
Οδηγίες χρήσης.
