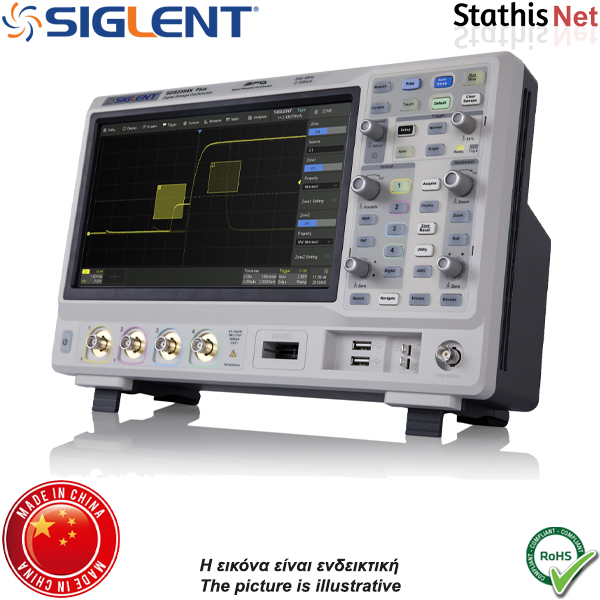

Ψηφιακός παλμογράφος 2 καναλιών 100MHz SDS2102X Plus Siglent

 Οδηγίες Χρήσης
 Τεχνικές προδιαγραφές

Ο παλμογράφος SDS2102X Plus της Siglent, 2 καναλιών 100MHz 2 GSa/s είναι η 3η γενιά των παλμογράφων της σειράς 2000.

Σχεδιασμένο για να εντυπωσιάσει , το X Plus διαθέτει βασική διαμόρφωση με πλούσια χαρακτηριστικά και επιλογές που το καθιστούν ένα ισχυρό και ευέλικτο εργαλείο για όλες τις εργασίες γενικού σκοπού στο εργαστήριο.

Χαρακτηριστικά

Bode Plot.
Ανάλυση ισχύος.
Άριστη λειτουργικότητα.
Οθόνη 10,1" με ανάλυση 1024x600.
Υποστήριξη εξωτερικού ποντικιού και πληκτρολογίου.
Ενσωματωμένος διακομιστής web υποστηρίζει τον απομακρυσμένο έλεγχο της θύρας LAN χρησιμοποιώντας ένα πρόγραμμα περιήγησης Ιστού.
Χωρητική οθόνη αφής, υποστηρίζει χειρονομίες πολλαπλής αφής, τα ίχνη μπορούν να μετακινηθούν ή να κλιμακωθούν αποτελεσματικά με ένα άγγιγμα με το δάχτυλο.

Τεχνικά χαρακτηριστικά

Μοντέλο: SDS2102X.
Αναλογικά κανάλια: 2 + EXT.
Εύρος ζώνης: 100 MHz.
Ποσοστό δειγματοληψίας (Μέγ.):
2 GSa/s, (λειτουργία παρεμβολής).
1 GSa/s, (λειτουργία χωρίς παρεμβολή).
Λειτουργία βάθους μνήμης (Μέγ.):
2 GSa/s, (λειτουργία παρεμβολής).
1 GSa/s, (χωρίς παρεμβολή).
Λειτουργία ρυθμού λήψης κυματομορφής (Μέγ.):
Κανονική: 120.000 wfm/s.
Ακολουθία: 500.000 wfm/s.
Κάθετη ανάλυση: 8-bit. Λειτουργία 10-bit, (με τυπικό εύρος ζώνης 100 MHz).
Τύπος ενεργοποίησης: Edge, Slope, Pulse, Window, Run, Interval, Dropout, Pattern, Video και Serial.
Μετρήσεις: Περισσότερες από 50 παραμέτρους, υποστηρίζει στατιστικά στοιχεία με ιστόγραμμα και τάση.
Μαθηματικές συναρτήσεις: 2 ίχνη, 2 Mpts FFT, +, -, x, ÷, d/dt, ∫dt, √, μέσος όρος, ERES και επεξεργαστής τύπων.
Εργαλεία επεξεργασίας και ανάλυσης δεδομένων: Αναζήτηση, Πλοήγηση, Ιστορικό, Δοκιμή μάσκας, Διάγραμμα Bode, Ανάλυση ισχύος (προαιρετικό) και μετρητής.
Διεπαφή: USB 2.0 Κεντρικός υπολογιστής x2, Συσκευή USB 2.0, LAN, Εξωτερική σκανδάλη, Βοηθητική έξοδος (TRIG OUT, PASS/FAIL).
Probe (standard): PP215, 200 MHz, 1 αισθητήρας παρέχεται για κάθε κανάλι.
Οθόνη: TFT-LCD 10,1” με χωρητική οθόνη αφής.
Οθόνη ανάλυσης: 1024x600.
Βάρος 5.4 Kg

Περιλαμβάνονται

Παλμογράφος SDS2102X της Siglent.
2 x 100MHz probe PP2035A
Πιστοποιητικό βαθμονόμησης.
Καλώδιο τροφοδοσίας.
Καλώδιο USB.
Οδηγίες χρήσης.
