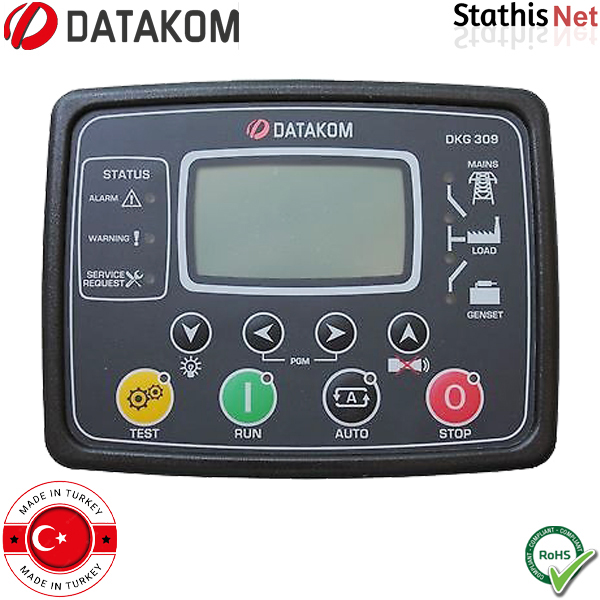

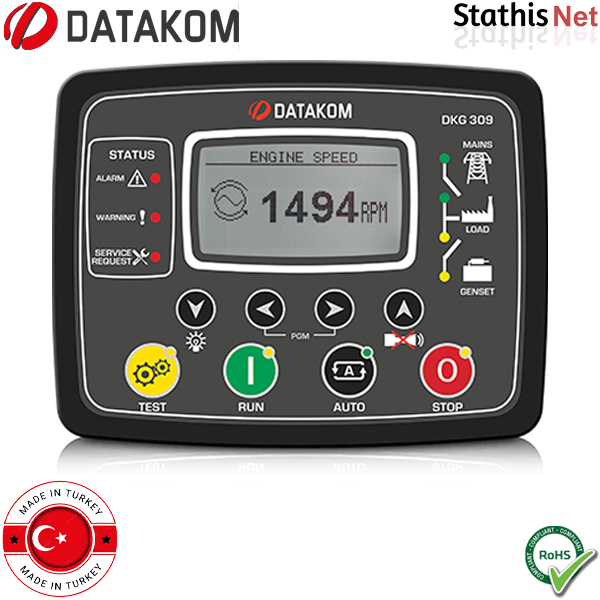

Οργανο πίνακος ελέγχου διακοπής ρεύματος αυτόματης εκκίνησης για γεννήτριες (AMF) DKG-309 MPU DATAKOM

 Οδηγίες Χρήσης
 Τεχνικές προδιαγραφές

Το DKG-309 της Datakom, είναι μια ολοκληρωμένη μονάδα AMF για λειτουργίες αναμονής μιας γεννήτριας ή αμοιβαίας αναμονής διπλής γεννήτριας.

Η μονάδα διατίθεται με εκδόσεις MPU ή CANBUS.
Η έκδοση CANBUS συνδέεται με ηλεκτρονικούς κινητήρες ελεγχόμενους από την ECU παρέχοντας έλεγχο κινητήρα, προστασία και όργανα χωρίς επιπλέον αποστολείς.
Οι συναγερμοί ECU εμφανίζονται σε κείμενο. Η μονάδα είναι σε θέση να πραγματοποιεί κλήσεις μόντεμ και να στέλνει μηνύματα SMS σε συνθήκες βλάβης μέσω εξωτερικού μόντεμ.
Η μονάδα παρέχει ένα ολοκληρωμένο σύνολο ψηφιακά ρυθμιζόμενων χρονόμετρων, επιπέδων κατωφλίου, διαμορφώσεων εισόδου και εξόδου, ακολουθίες λειτουργίας και τύπους κινητήρα.

Όλα τα προγράμματα μπορούν να τροποποιηθούν μέσω των κουμπιών του μπροστινού πίνακα και δεν απαιτούν εξωτερική μονάδα.
Τα τελευταία 100 σφάλματα αποθηκεύονται στο αρχείο καταγραφής συμβάντων.
Το αρχείο καταγραφής συμβάντων περιλαμβάνει όχι μόνο τις πληροφορίες ημερομηνίας-ώρας, αλλά και μια ολοκληρωμένη λίστα των μετρούμενων παραμέτρων του συνόλου γεννητριών τη στιγμή που παρουσιάστηκε το σφάλμα.

Το πρόγραμμα RAINBOW που βασίζεται στα WINDOWS επιτρέπει την απομακρυσμένη παρακολούθηση και έλεγχο.

Η μονάδα υποστηρίζει πρωτόκολλο MODBUS που επιτρέπει την επικοινωνία με PLC και συστήματα διαχείρισης κτιρίων. Το πρωτόκολλο MODBUS υποστηρίζεται επίσης μέσω μόντεμ GSM και PSTN. Η μονάδα προσφέρει υποστήριξη πολλαπλών γλωσσών.

Χαρακτηριστικά

4 ψηφιακές είσοδοι.
Μετρήσεις TRUE RMS.
Προστασία γεννήτριας.
Διαστάσεις πάνελ 96x48 mm.
Προαιρετική βοηθητική έξοδος.
Σφραγισμένο μπροστινό πάνελ.
Χειροκίνητο και τηλεχειριστήριο.
Ρυθμιζόμενες παράμετροι πεδίου.
Επιβιώνει κατά την πτώση της μίζας.
Μετρήσεις συστήματος σύνδεσης Plug-in.
Προαιρετική μαγνητική Είσοδος παραλαβής.
Ενσωματωμένοι συναγερμοί και προειδοποιήσεις.
Διαθέσιμη λειτουργία απομακρυσμένης εκκίνησης.
Εμφάνιση ωρών κινητήρα με προστασία από παραβίαση.

Μετρήσεις

Τάση μπαταρίας.
Επίπεδο καυσίμου.
Στροφές κινητήρα.
Συχνότητα δικτύου.
Πίεση λαδιού κινητήρα.
Συχνότητα γεννήτριας.
Θερμοκρασία λαδιού κινητήρα.
Θερμοκρασία ψυκτικού κινητήρα.
Volts γεννήτριας: L1-N, L2-N, L3-N.
Volts γεννήτριας: L1-L2, L2-L3, L3-L1.
Ενισχυτές γεννήτριας: L1, L2, L3.
Γεννήτρια KW: L1, L2, L3, σύνολο.
Γεννήτρια pf: L1, L2, L3, σύνολο.
Volts δικτύου: L1-N, L2-N, L3-N.
Volts δικτύου: L1-L2, L2-L3, L3-L1.

Τεχνικά χαρακτηριστικά

Μοντέλο: DKG-309 MPU.
Τάση εναλλάκτη: 0 ~ 300 VAC (Ph-N).
Συχνότητα εναλλάκτη: 0 ~ 100 Hz.
Τάση δικτύου: 0 ~ 300 VAC (Ph-N).
Συχνότητα δικτύου: 0-100 Hz.
Εύρος τροφοδοσίας DC: 9,0 ~ 33,0 VDC.
Εγκατάλειψη στροφάλου: επιβιώνει 0 V για 100 ms.
Τυπικό ρεύμα αναμονής: 100 mA DC.
Μέγιστο ρεύμα λειτουργίας: 200 mA-DC (Έξοδοι ρελέ ανοιχτές).
Έξοδοι ρελέ Γεννήτριας/Ρελέ επαφής: 16 A / 250V.
Έξοδοι DC: 1A @ 28V προστατευμένη έξοδος ημιαγωγών.
Διέγερση φόρτισης (min): 2 Watt.
Είσοδος μαγνητικής παραλαβής: 0,5~30 VAC.
Συχνότητα μαγνητικής λήψης (μέγ.): 10 KHz.
Είσοδοι ρεύματος: από CT, 5A. Μέγιστο φορτίο 0,7VA ανά φάση.
Εύρος αναλογικής εισόδου: 0 ~ 5000 ohms.
Σειριακή θύρα: RS-232, 9600 bauds, χωρίς ισοτιμία, 1 bit stop.
Θερμοκρασία λειτουργίας: -20°C ~ 70°C.
Θερμοκρασία αποθήκευσης: -40°C ~ 80°C.
Μέγιστη υγρασία: 95% χωρίς συμπύκνωση.
Υλικό θήκης: ABS/PC υψηλής θερμοκρασίας (UL94-V0).
Προστασία IP:
IP65 από τον μπροστινό πίνακα.
IP30 από πίσω.
Πρότυπα αναφοράς συμμόρφωσης CE:
EN 61010 (απαιτήσεις ασφαλείας).
EN 61326 (Απαιτήσεις EMC).
Συμμόρφωση UL / CSA: πιστοποιητικό # 20110527-E314374.
UL 508, Έκδοση 17.
UL 2200, 1η Έκδοση.
UL 840 Έκδοση 3.
CSA C22.2 ΑΡ. 14 - Έκδοση 10.
Διαστάσεις (ΠxΥxΒ): 192 x 134 x 46 mm.
Διαστάσεις αποκοπής πάνελ (min): 151x111 mm.
Βάρος: ~340 γρ.

Η σελίδα του κατασκευαστή βρίσκεται στον παρακάτω σύνδεσμο https://www.datakom.com.tr/dkg-309-canmpu-automatic-mains-failure-unit/68/79/ProductDetails?lang=5
