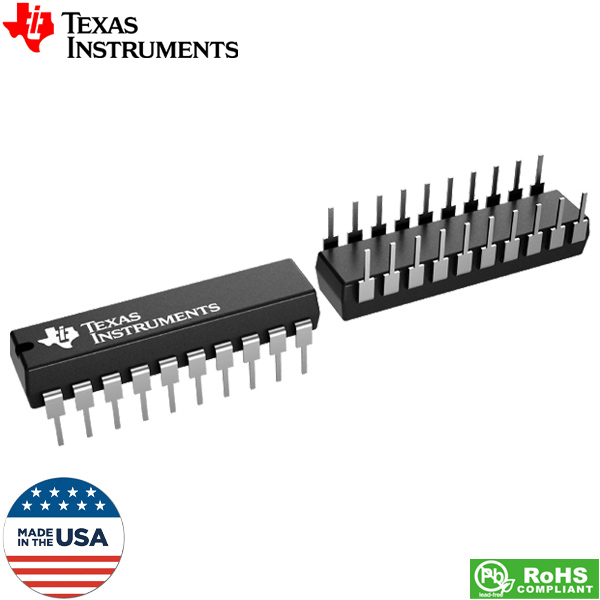

IC Octal Edge-Triggered Flip-Flops PDIP-20 SN74HC374N

 Τεχνικές προδιαγραφές

Αυτά τα flip-flop 8-bit διαθέτουν εξόδους 3 καταστάσεων που έχουν σχεδιαστεί ειδικά για την οδήγηση φορτίων υψηλής χωρητικότητας ή σχετικά χαμηλής αντίστασης. Είναι ιδιαίτερα κατάλληλα για την υλοποίηση καταχωρητών buffer, θυρών I/O, προγραμμάτων οδήγησης διαύλου αμφίδρομης κατεύθυνσης και καταχωρητών εργασίας.

Οι οκτώ σαγιονάρες των συσκευών \x92HC374 είναι σαγιονάρες τύπου D με ενεργοποίηση άκρης. Στη θετική μετάβαση της εισόδου ρολογιού (CLK), οι έξοδοι Q ρυθμίζονται στα λογικά επίπεδα που ρυθμίστηκαν στις εισόδους δεδομένων (D).

Μια είσοδος με δυνατότητα εξόδου ( OE ) τοποθετεί τις οκτώ εξόδους είτε σε κανονική λογική κατάσταση (υψηλά ή χαμηλά λογικά επίπεδα) είτε σε κατάσταση υψηλής σύνθετης αντίστασης. Στην κατάσταση υψηλής σύνθετης αντίστασης, οι έξοδοι ούτε φορτώνουν ούτε οδηγούν σημαντικά τις γραμμές διαύλου. Η κατάσταση υψηλής αντίστασης και η αυξημένη μετάδοση κίνησης παρέχουν τη δυνατότητα να οδηγείτε γραμμές διαύλου χωρίς εξαρτήματα διεπαφής ή έλξης.

Το OE δεν επηρεάζει τις εσωτερικές λειτουργίες των flip-flops. Παλιά δεδομένα μπορούν να διατηρηθούν ή νέα δεδομένα μπορούν να εισαχθούν ενώ οι έξοδοι βρίσκονται σε κατάσταση υψηλής σύνθετης αντίστασης.

Για να διασφαλιστεί η κατάσταση υψηλής σύνθετης αντίστασης κατά την ενεργοποίηση ή την απενεργοποίηση, το OE θα πρέπει να συνδεθεί στο V CC μέσω μιας αντίστασης έλξης. η ελάχιστη τιμή της αντίστασης καθορίζεται από την ικανότητα βύθισης ρεύματος του οδηγού.

Τεχνικά χαρακτηριστικά

Μοντέλο: SN74HC374N.
Αριθμός καναλιών: 8.
Οικογένεια Τεχνολογίας: HC.
Τάση τροφοδοσίας (Min): 2 V.
Τάση τροφοδοσίας (Max): 6 V.
Τύπος εισόδου: Standard CMOS.
Τύπος εξόδου: 3-State.
Συχνότητα ζώνης (Max): 28 MHz.
IOL (Max): 7.8 mA.
IOH (Max): -7,8 mA.
ICC (Max): 80 uA.
Pins: 20.
RoHS: Ναί.
Θερμοκρασία λειτουργίας: -40°C ~ 85°C.
Διαστάσεις: 229 mm² 24.33 x 9.4.
Χαρακτηριστικά: Balanced outputs, High speed (tpd 10-50ns), Positive input clamp diode.
