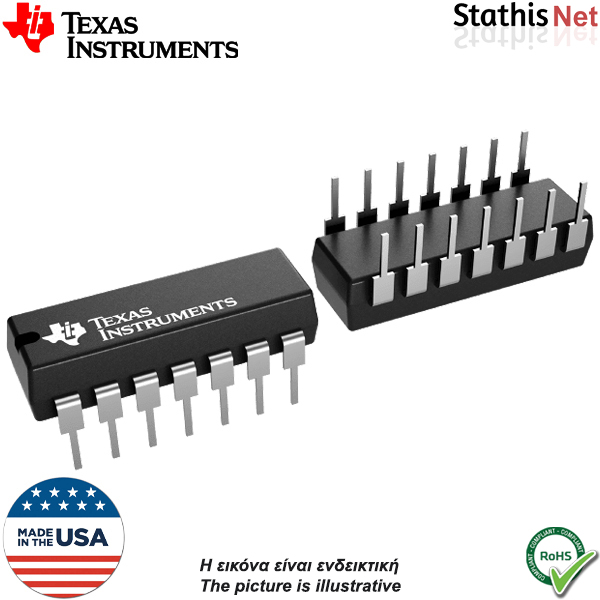

IC Hex buffer / Converter CD4010BE PDIP-16 Texas Instruments

Οι CD4009UB και οι CD4010B Hex Buffer/Converters μπορούν να χρησιμοποιηθούν ως μετατροπείς λογικού επιπέδου CMOS σε TTL ή DTL ή προγράμματα οδήγησης CMOS υψηλής ροής ρεύματος.

Τα CD4049UB και CD4050B είναι προτιμώμενες αντικαταστάσεις εξάγωνου buffer για τα CD4009UB και CD4010B, αντίστοιχα, σε όλες τις εφαρμογές εκτός από πολυπλέκτης. Για εφαρμογές που δεν απαιτούν υψηλή μετατροπή ρεύματος βύθισης ή τάσης, συνιστάται ο Hex Inverter CD4069B.

Οι τύποι CD4009UB και CD4010B παρέχονται σε ερμητικές κεραμικές συσκευασίες διπλής γραμμής 16 μολύβδου (επίθημα F3A), πλαστικές συσκευασίες διπλής γραμμής 16 μολύβδου (επίθημα E), συσκευασίες μικρού περιγράμματος 16 μολύβδου (M, M96 , επιθήματα MT και NSR) και λεπτή συρρίκνωση 16 απαγωγών πακέτα μικρού περιγράμματος (επιθήματα PW και PWR).

Χαρακτηριστικά

Υψηλής ποιότητας κατασκευή.
Παραμετρικές ονομασίες 5-V, ​​10-V και 15-V.
100% ελεγμένο για ρεύμα ηρεμίας στα 20 V.
Μέγιστο ρεύμα εισόδου 1 μA στα 18 V σε όλο το εύρος θερμοκρασίας συσκευασίας. 100 nA στα 18 V και 25°C.

Τεχνικά χαρακτηριστικά

Μοντέλο: CD4010BE.
Αριθμός Pin: 16.
Οικογένεια τεχνολογίας: CD4000.
Τύπος εισόδου: Standard CMOS.
Τύπος εξόδου: Push-Pull.
Bit: 6.
Διαμόρφωση: 6Ch B έως A, 0Ch A έως B.
Υψηλή τάση εισόδου, (min): 3V.
Υψηλή τάση εισόδου, (max): 18V.
Vout, (min): 3V.
Vout, (max): 18V.
Ρυθμός δεδομένων, (max): 24Mbps.
IOH, (max):-1,65mA.
IOL, (max):-1,65mA.
Ρεύμα τροφοδοσίας, (max): 18μA.
Χαρακτηριστικά:22, 54,59, 59,4, 79,56, 181,42.
Εύρος θερμοκρασίας λειτουργίας: -55°C έως 125°C.
