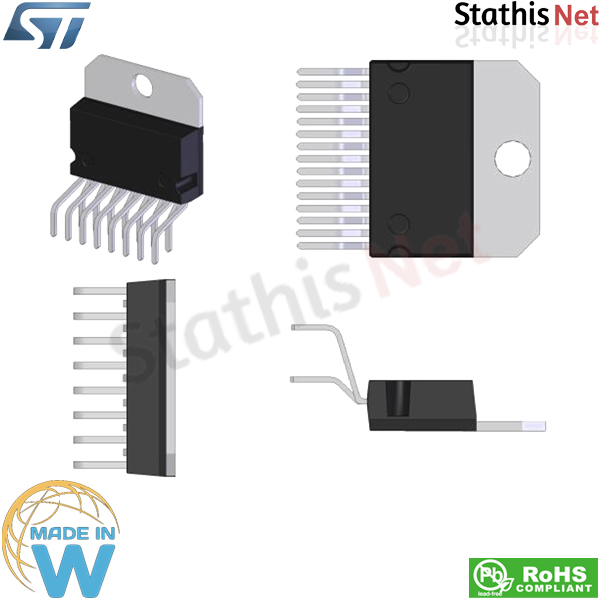

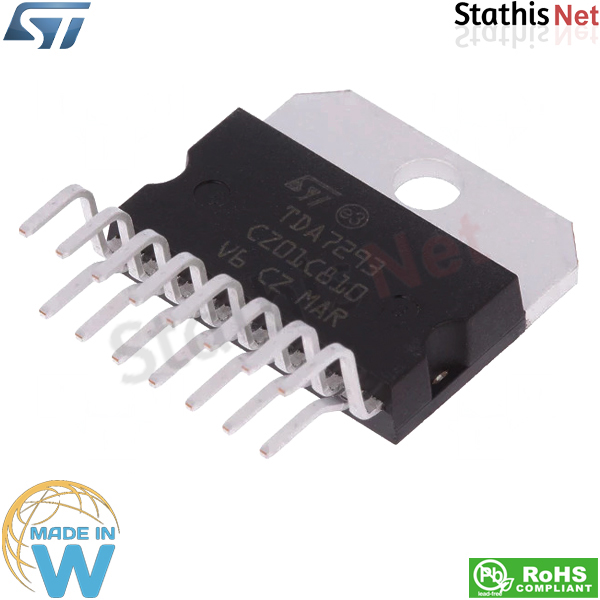

IC audio amplifier 100W 4Ω Multiwatt15 TDA7293V-E STMicroelectronics

 Τεχνικές προδιαγραφές

Το TDA7293 είναι ένα μονολιθικό ολοκληρωμένο κύκλωμα, που προορίζεται για χρήση ως ενισχυτής AB κατηγορίας ήχου σε εφαρμογές πεδίου Hi-Fi, όπως οικιακό στερεοφωνικό, αυτοτροφοδοτούμενα ηχεία και τηλεόραση Topclass.

Χάρη στο μεγάλο εύρος τάσης και στην ικανότητα υψηλής ισχύος ρεύματος εξόδου είναι σε θέση να παρέχει την υψηλότερη ισχύ σε φορτία 4Ω και 8Ω.

Η ενσωματωμένη λειτουργία σίγασης με καθυστέρηση ενεργοποίησης απλοποιεί την απομακρυσμένη λειτουργία αποφεύγοντας τους θορύβους ενεργοποίησης-απενεργοποίησης.

Η παράλληλη λειτουργία είναι δυνατή με τη σύνδεση πολλών συσκευών και τη χρήση του pin11.

Η υψηλή ισχύς εξόδου μπορεί να παραδοθεί σε φορτία πολύ χαμηλής σύνθετης αντίστασης, βελτιστοποιώντας έτσι τη θερμική απαγωγή του συστήματος.

Χαρακτηριστικά

Clip detector.
Very low noise.
Very low distortion.
Thermal shutdown.
DMOS power stage.
No switch on/off noise.
Multipower BCD technology.
Muting and stand-by functions.
Very high operating voltage range (±50 V).
Short-circuit protected (with no input signal applied).
High output power (100 W into 8 Ω @ THD =10%, with VS = ±40 V).
Modularity (several devices can easily be connected in parallel to drive very low impedances).

Βασικά χαρακτηριστικά

Μοντέλο: TDA7293-E, (Multiwatt15V).
Τύπος ολοκληρωμένου κυκλώματος: Ενισχυτής ήχου.
Ισχύς εξόδου: 100W.
Αριθμός καναλιών: 1.
Κατηγορία ενισχυτή: ΑΒ.
Αντίσταση: 4Ω.
Τάση τροφοδοσίας: 12~50 VDC.
Τύπος τοποθέτησης: THT.
Βάση: Multiwatt15V.
