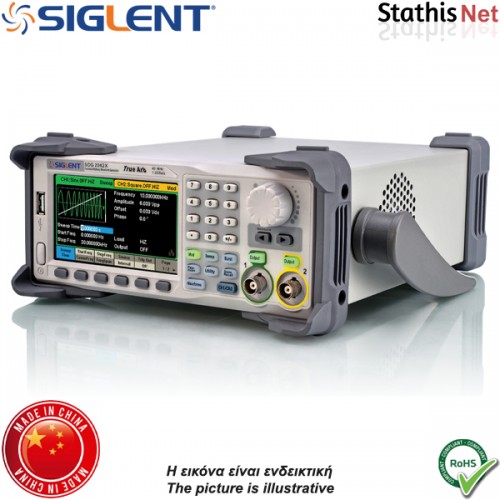

Γεννήτρια αυθαίρετης (Arbitrary) κυματομορφής 2 καναλιών 80MHz SDG2082X Siglent

 Οδηγίες Χρήσης
 Τεχνικές προδιαγραφές

Το SDG2082X της Siglent, είναι μια γεννήτρια διπλών καναλιών λειτουργίας/αυθαίρετης κυματομορφής με μέγιστο εύρος ζώνης 80 MHz, ρυθμό δειγματοληψίας 1,2 GSa/s και κατακόρυφη ανάλυση 16 bit.

Οι ιδιόκτητες τεχνικές TrueArb & EasyPulse βοηθούν στην επίλυση των αδυναμιών που είναι εγγενείς στις παραδοσιακές γεννήτριες DDS κατά τη δημιουργία αυθαίρετων, τετραγωνικών και παλμικών κυματομορφών.

Με τα παραπάνω πλεονεκτήματα, το SDG2082X μπορεί να παρέχει στους χρήστες μια ποικιλία σημάτων υψηλής πιστότητας και χαμηλού jitter, τα οποία μπορούν να ανταποκριθούν στις αυξανόμενες απαιτήσεις περίπλοκων και εκτεταμένων εφαρμογών.

Χαρακτηριστικά

Δικάναλο.
Αρμονική λειτουργία.
Μέγιστο 20 Vpp.
Μέγιστο εύρος ζώνης 80 MHz.
Λειτουργία Sweep and Burst.
Προαιρετική διεπαφή: GPIB.
Πρωτοποριακή τεχνολογία EasyPulse.
Οθόνη αφής 4,3” για ευκολότερο χειρισμό.
Μετρητής συχνοτήτων υψηλής ακρίβειας.
Καινοτόμος αρχιτεκτονική τεχνολογίας TrueArb.
196 ενσωματωμένες αυθαίρετες κυματομορφές.
Standart διεπαφές: USB Host, USB Device (USBTMC), LAN (VXI-11).
Εύρος εξόδου, έξοδος υψηλής πιστότητας με δυναμικό εύρος 80dB.
Πολλοί τύποι αναλογικής και ψηφιακής διαμόρφωσης: AM, DSB-AM, FM, PM, FSK, ASK, PSK και PWM.
Σύστημα δειγματοληψίας υψηλής απόδοσης με ρυθμό δειγματοληψίας 1,2 GSa/s και κατακόρυφη ανάλυση 16 bit.
Η καινοτόμος τεχνολογία TrueArb, βασισμένη σε αρχιτεκτονική σημείο προς σημείο, υποστηρίζει οποιαδήποτε κυματομορφή Arb 8pts~8Mpts με ρυθμό δειγματοληψίας στην περιοχή 1μSa/s~75MSa/s.
Η καινοτόμος τεχνολογία EasyPulse, ικανή να δημιουργήσει κυματομορφές Τετράγωνου ή Παλμού χαμηλότερου jitter, προσφέρει ένα μεγάλο εύρος και εξαιρετικά υψηλή ακρίβεια στο πλάτος παλμού και τη ρύθμιση χρόνου ανόδου/πτώσης.

Τεχνικά χαρακτηριστικά

Μοντέλο: SDG2082X.
Εύρος ζώνης 80 MHz.
Αριθμός καναλιών: 2.
Ρυθμός δειγματοληψίας: 1,2 GSa/s, (4Χ παρεμβολή).
Κάθετη ανάλυση: 16 bit.

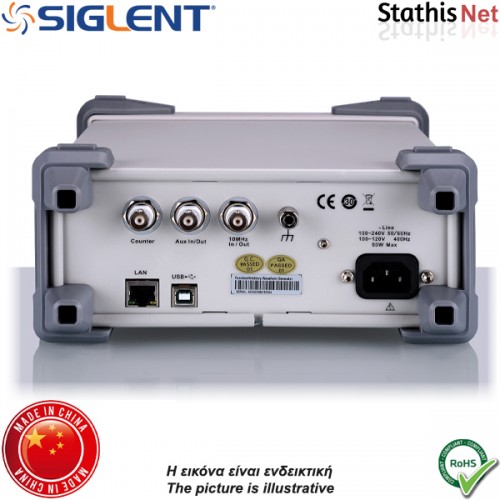

Διεπαφή:
Standard: USB Host, USB Device, LAN.
Optional: GPIB (USB-GPIB adaptor).
Οθόνη: Display 4.3” touch screen display.
Οθόνη ανάλυσης: 480 x 272 x RGB.
Βάρος 3.5 Kg

Περιλαμβάνονται

Γεννήτρια αυθαίρετης λειτουργίας Siglent SDG2082X.
Καλώδιο USB.
Καλώδιο BNC σε BNC.
Κάρτα εγγύησης.
Καλώδιο ρεύματος.
Οδηγός γρήγορης εκκίνησης.
