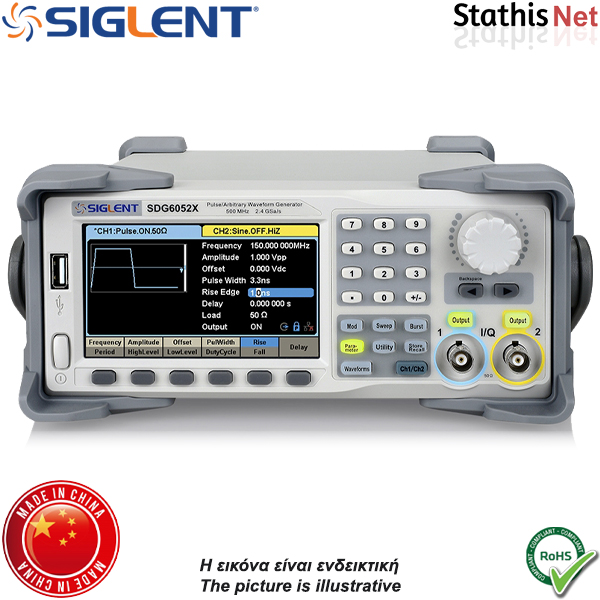

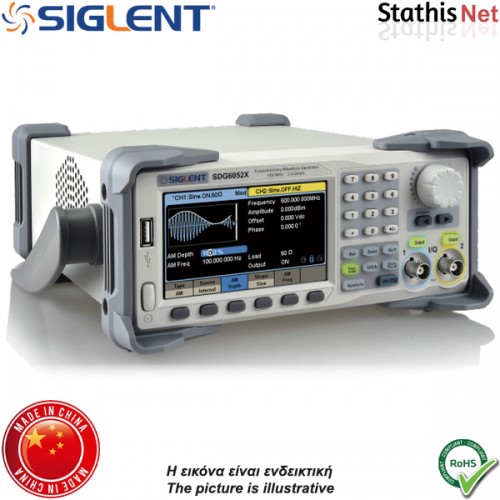

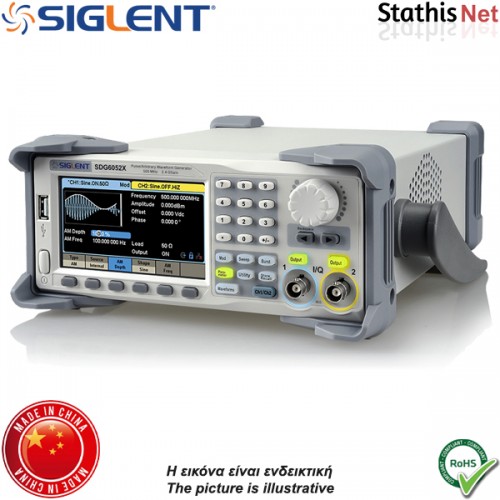

Γεννήτρια αυθαίρετης (Arbitrary) κυματομορφής 2 καναλιών 500MHz SDG6052X Siglent

 Οδηγίες Χρήσης
 Τεχνικές προδιαγραφές

Το SDG6052X της SIGLENT είναι μια γεννήτρια κυματομορφών διπλής λειτουργίας/αυθαίρετης κυματομορφής με προδιαγραφές που περιλαμβάνουν μέγιστο εύρος ζώνης έως 500 MHz, ρυθμό δειγματοληψίας 2,4 GSa/s και κάθετη ανάλυση 16 bit.

Η σειρά SDG6000X περιλαμβάνει επίσης ιδιόκτητη τεχνολογία TrueArb & EasyPulse που βοηθά στην επίλυση των αδυναμιών που είναι εγγενείς στις παραδοσιακές γεννήτριες DDS κατά τη δημιουργία αυθαίρετων, τετραγωνικών και παλμικών κυματομορφών.
Επιπλέον, το SDG6032X είναι μια συσκευή πολλαπλών λειτουργιών που μπορεί να δημιουργήσει θόρυβο, σήματα IQ και μοτίβα PRBS.
Αυτά τα χαρακτηριστικά επιτρέπουν στο SDG6032X να παρέχει μια ποικιλία σημάτων υψηλής πιστότητας και χαμηλού jitter, ικανοποιώντας τις αυξανόμενες απαιτήσεις περίπλοκων και εντατικών εφαρμογών.

Χαρακτηριστικά

Οθόνη 4,3" TFT-LCD.
Προαιρετική διεπαφή: GPIB.
Ρυθμιζόμενο πλάτος παλμού.
Συνδυασμός κυματομορφών.
Λειτουργίες Sweep and Burst.
Καινοτόμος τεχνολογία TrueArb.
Λειτουργία γεννήτριας αρμονικών.
Λειτουργία συνδυασμού κυματομορφών.
Μετρητής συχνοτήτων υψηλής ακρίβειας.
Πανομοιότυπα διπλά κανάλια εξόδου με υψηλή απόδοση.
Τυπικές διεπαφές: USB Host, USB Device (USBTMC), LAN (VXI-11).
Πολλοί τύποι αναλογικής και ψηφιακής διαμόρφωσης: AM, DSB-AM, FM, PM, FSK, ASK, PSK και PWM.
Ειδικό κύκλωμα για λειτουργία τετραγωνικού κύματος, μπορεί να δημιουργήσει τετράγωνα κύματα έως και 60 MHz με jitter λιγότερο από 300 ps+0,05 ppm περιόδου.

Τεχνικά χαρακτηριστικά

Μοντέλο: SDG6052X.
Εύρος ζώνης 500 MHz.
Αριθμός καναλιών: 2.
Ρυθμός δειγματοληψίας: 2,4 GSa/s, (2Χ παρεμβολή).
Κάθετη ανάλυση: 16 bit.
Μήκος αυθαίρετης κυματομορφής: 2 ~ 20 Mpts.

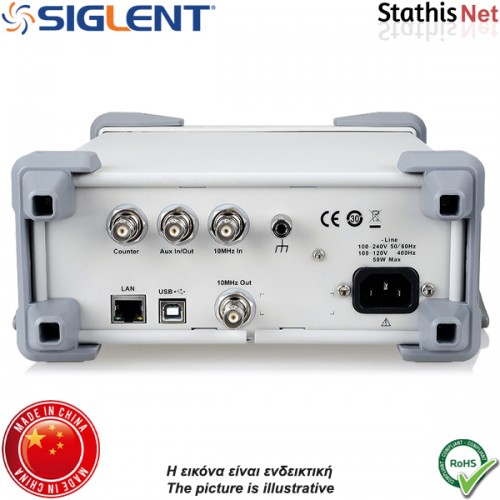

Διεπαφή:
Standard: USB Host, USB Device, LAN.
Optional: GPIB (USB-GPIB adaptor).
Οθόνη: Display 4.3” touch screen display.
Οθόνη ανάλυσης: 480 x 272 x RGB.
Βάρος 1.5 Kg

Περιλαμβάνονται

Γεννήτρια αυθαίρετης λειτουργίας (Arbitrary) SDG6052X της Silent.
Καλώδιο BNC σε BNC.
Κάρτα εγγύησης.
Καλώδιο τροφοδοσίας.
Καλώδιο USB.
Οδηγός γρήγορης εκκίνησης.
