Γειωσόμετρο MI 3109 Pro Set Metrel



---

 Οδηγίες Χρήσης      Τεχνικές προδιαγραφές

---

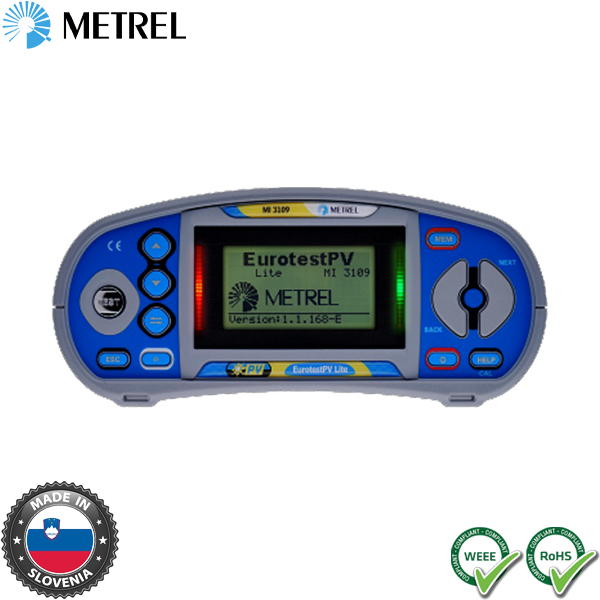

Το MI 3109PS EurotestPV Lite της Metrel, είναι ένας φωτοβολταϊκός ελεγκτής (PV), ο οποίος εκτελεί όλες τις απαραίτητες δοκιμές που απαιτούνται σε φωτοβολταϊκές εγκαταστάσεις.

Αυτό περιλαμβάνει όλες τις δοκιμές όπως απαιτείται από το πρότυπο EN62446, αλλά περιλαμβάνει επίσης χαρακτηριστικές μετρήσεις I - U, για υπολογισμό σε τιμές STC και μετρήσεις ισχύος στις πλευρές DC και AC του Inverter, ( μόνο μονοφασικό ).

Το MI 3109 είναι βελτιστοποιημένο για φωτοβολταϊκές δοκιμές, επομένως εφαρμόζεται ο τρόπος λειτουργίας Autotest, ο οποίος προορίζεται να εκτελέσει ένα πλήρες σύνολο δοκιμών που απαιτείται για την επαλήθευση των φωτοβολταϊκών εγκαταστάσεων σύμφωνα με το πρότυπο EN62446, με το πάτημα ενός μόνο κουμπιού.

Με προαιρετικά αξεσουάρ, διατίθεται η ίδια λειτουργικότητα δοκιμής PV με το MI 3108 EurotestPV.

Χαρακτηριστικά


• Μετρήσεις καμπύλης μόνωσης και I-U

Με το MI 3109, απαιτείται μόνο ένα όργανο για την εκτέλεση μετρήσεων μόνωσης έως και 1000V, για την απόδειξη της ασφάλειας της εγκατάστασης φωτοβολταϊκών και οι απαιτούμενες μετρήσεις καμπύλης I-U, για την αξιολόγηση και την αντιμετώπιση των προβλημάτων των φωτοβολταϊκών μονάδων ή χορδών.

• Autotest

Η λειτουργία αυτή προορίζεται να εκτελέσει μια πλήρη σειρά των δοκιμών σύμφωνα με το πρότυπο EN 62446 για φωτοβολταϊκές μονάδες ή χορδές με το πάτημα μόνο ενός κουμπιού.

• Αντίσταση μόνωσης μεταξύ θετικής εξόδου και γείωσης.
• Μόνωση αντίσταση μεταξύ αρνητικής παραγωγής και γης.
• Τάση ανοιχτού κυκλώματος.
• Ρεύμα βραχυκύκλωσης.



• Υπολογισμός σε τιμές STC

Oι μετρηθείσες τιμές ρεύματος και τάσης, σύμφωνα με τις συνθήκες περιβάλλοντος, υπολογίζονται εκ νέου σε τιμές τυπικής κατάστασης δοκιμής που καθιστούν δυνατή τη σύγκριση των αποτελεσμάτων διαφορετικών μετρήσεων ακόμη και αν είχαν ληφθεί υπό διαφορετικές συνθήκες δοκιμής.

• Υπολογισμοί απόδοσης

2 κανάλια τάσης και 2 τρέχοντα για ταυτόχρονες μετρήσεις παραμέτρων AC και DC.

• PV Remote Unit

Προαιρετική μονάδα για ταυτόχρονες μετρήσεις ηλιακής ακτινοβολίας και θερμοκρασίας φωτοβολταϊκής μονάδας.

• Γραφική αναπαράσταση της καμπύλης I - U της μονάδας

Το χαρακτηριστικό I-V της φωτοβολταϊκής μονάδας ή της συμβολοσειράς παρουσιάζεται γραφικά στην οθόνη LCD.

• Μνήμη

Μέχρι 1800 αποτελέσματα δοκιμών ή έως 500 αποτελέσματα γραφικών με χρονική σήμανση μπορούν να αποθηκευτούν στην εσωτερική μνήμη.

• Συνδεσιμότητα BT

Επιτρέπει την επικοινωνία BT με tablet Android και smartphones μέσω προαιρετικού BT dongle.

• Εφαρμογή Android

Επιτρέπει προηγμένη διαχείριση δεδομένων APP EuroLink PV.

• Το PC SW EuroLink PRO επιτρέπει τη λήψη, μεταφόρτωση, έλεγχο, ανάλυση και εκτύπωση των αποτελεσμάτων των δοκιμών.

Λειτουργίες μέτρησης

Φωτοβολταϊκές εγκαταστάσεις

Μετρήσεις στην πλευρά DC της φωτοβολταϊκής εγκατάστασης.


• Αντοχή στη μόνωση.
• Συνέχεια των αγωγών PE.
• Uoc (τάση ανοικτού κυκλώματος).
• Isc (Ρεύμα βραχυκυκλώματος).
• I - U καμπύλη φωτοβολταϊκών μονάδων και συμβολοσειρών.
• Τάση, ρεύμα και ισχύς χορδών και μετατροπέων.
• Ακτινοβολία.
• Θερμοκρασία μονάδας.

Μετρήσεις στην πλευρά AC της εγκατάστασης φωτοβολταϊκής εγκατάστασης.


• Τάση.
• Ρεύμα.
• Εξουσία.
• Αποδοτικότητα υπολογισμού φωτοβολταϊκής μονάδας, μετατροπέα, φωτοβολταϊκών συστημάτων

Περιλαμβάνονται


• 1 x Instrument MI 3109 EurotestPV Lite.

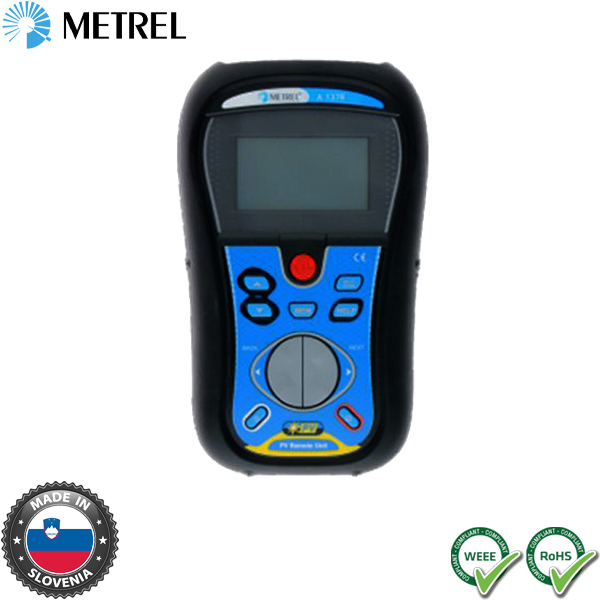

• 1 x EurotestPV Remote.
• 1 x PV Safety Probe.
• 1 x PV reference cell.
• 1 x Temperature probe.

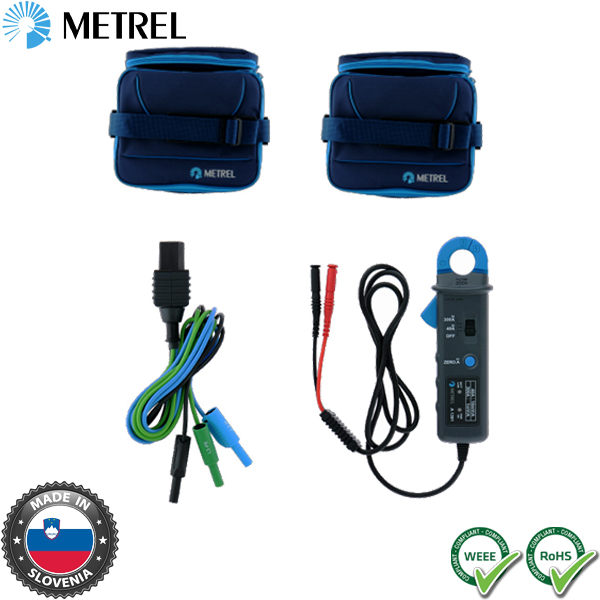

• 2 x Soft carrying bag.
• 3 x 1.5 m Universal PV test lead.
• 2 x 1.5 m PV Continuity test lead.

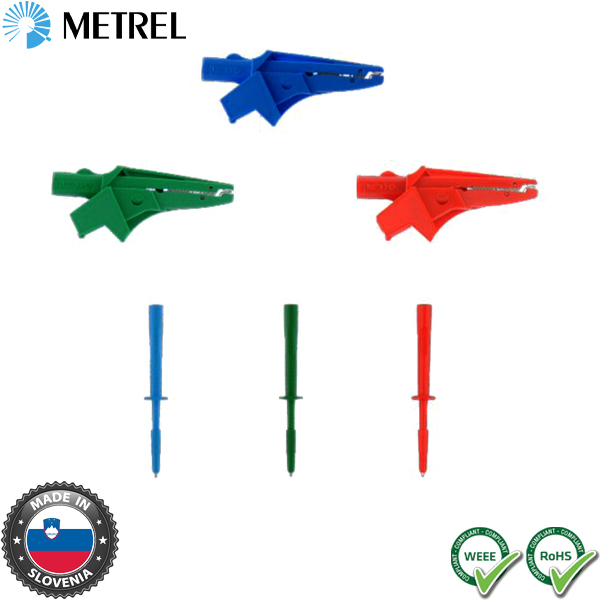

• 3 x Test probe, (red, blue, green).
• 3 x Crocodile clip, (red, blue, green).
• 1 x PV MC3/4 male/female adapters.
• 1 x AC/DC current clamp.

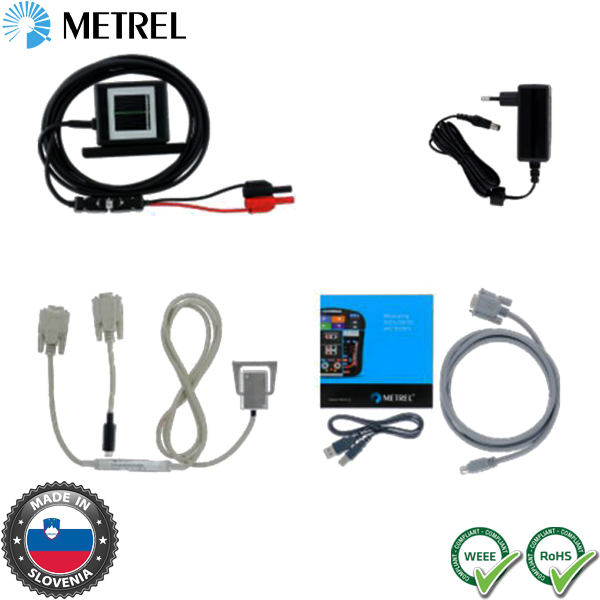

• 1 x Power supply adapter.
• 6 x NiMH batteries, type AA.

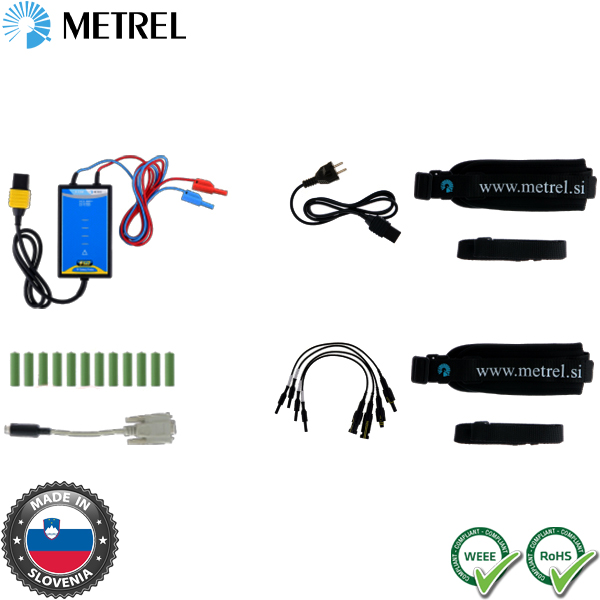

• 1 x USB and RS232 - PS/2 cable.
• 1 x PC SW EuroLink PRO.
• 1 x Carrying strap.
• 1 x Short instruction manual.
• 1 x Instruction manual and handbook on CD.
• 1 x Calibration certificate.
