Γειωσόμετρο MI 3102H BT EurotestXE 2,5 kV Standard Set Metrel

 Οδηγίες Χρήσης      Τεχνικές προδιαγραφές

Το MI 3102H BT EurotestXE 2,5 kV είναι ένα πολυλειτουργικό όργανο μέτρησης της Metrel, το οποίο εκτός από όλες τις απαραίτητες λειτουργίες για το πλήρη έλεγχο της ασφάλειας της εγκατάστασης σύμφωνα με το προτυπο IEC / EN 61557, εκτελεί και μέτρηση αντίστασης μόνωσης με την τάση δοκιμής έως 2,5 kV, (το εύρος μέτρησης είναι επάνω έως 20 GΩ) και επιτρέπει τον διαγνωστικό έλεγχο με υπολογισμό ευρετηρίων PI και DAR.

• Αντίσταση μόνωσης με τάση DC 50 V έως 2,5 kV και PI, υπολογισμός DAR.
• Συνέχεια αγωγών PE με ρεύμα δοκιμής 200 mA DC με αλλαγή πολικότητας.
• Συνέχεια αγωγών PE με ρεύμα δοκιμής 7 mA χωρίς ενεργοποίηση RCD.
• Συνέχεια RPE με 200 mA AC στην πρίζα.
• Αντίσταση γραμμής / βρόχου.
• Αντίσταση βρόχου με λειτουργία Trip Lock RCD.
• Τάση και συχνότητα TRMS.
• Ακολουθία φάσης.
• Δύναμη και αρμονικές.
• Δοκιμή RCD, ( γενική και επιλεκτική, τύπος AC, A, F ).
• Αντοχή στη γη, ( μέθοδος 3 συρμάτων και 2 σφιγκτήρων ).
• Ειδική αντίσταση γείωσης με προσαρμογέα Ro, ( προαιρετικά ).
• Ρεύματα διαρροής και φόρτωσης TRMS, ( προαιρετικά ).
• Φωτισμός (επιλογή).

• Προκαθορισμένα Auto Sequences.
• Αυτόματο TT (U, Zln, Zs, Uc).
• Αυτόματο TN / RCD (U, Zln, Zs, Rpe).
• Αυτόματο TN (U, Zln, Zlpe, Rpe).
• Εύρος μόνωσης: ευρύ φάσμα τάσεων δοκιμής μόνωσης από 100 V έως 2500 V, μετρήσεις έως 20 GΩ.
• Διαγνωστικά μόνωσης: Υπολογισμός δείκτη πόλωσης (PI) και αναλογία διηλεκτρικής απορρόφησης (DAR).
• Μετρήσεις ισχύος και ανάλυση αρμονικών.
• Ενσωματωμένες οθόνες βοήθειας για αναφορά στον ιστότοπο.
• Ενσωματωμένοι πίνακες ασφαλειών για αυτόματη αξιολόγηση του αποτελέσματος αντίστασης γραμμής / βρόχου.
• Παρακολούθηση τάσης on-line: παρακολουθεί και τις 3 τάσεις σε πραγματικό χρόνο.
• Ανταλλαγή πολικότητας: αυτόματη αντιστροφή πολικότητας στη δοκιμή συνέχειας.
• Λειτουργία Trip Lock: δοκιμή αντίστασης βρόχου χωρίς διακοπή του RCD.
• Ενσωματωμένος φορτιστής & επαναφορτιζόμενες μπαταρίες: η μονάδα διαθέτει ενσωματωμένο κύκλωμα φόρτισης και έρχεται πλήρης με ένα σύνολο επαναφορτιζόμενων μπαταριών NiMH.
• RCD auto: αυτοματοποιημένη διαδικασία δοκιμής RCD.
• Επικοινωνία Bluetooth με υπολογιστή, tablet Android και έξυπνα τηλέφωνα μέσω ενσωματωμένου BT.
• PC SW EuroLink PRO για λήψη αποτελεσμάτων δοκιμών και δημιουργία αναφορών.
• EuroLink Android APP, εργαλείο διαχείρισης δεδομένων, ( προαιρετικά ).

• 1 x Instrument EurotestXE 2,5 kV.
• 1 x Plug commander, 1.5 m.
• 1 x 2.5 kV test lead, 2 x 1.5 m.
• 1 x Test lead, 3 x 1.5 m.
• 1 x Earth test set 3-wire, 20 m.
  • 1 x Test lead, 4 m.
  • 2 x Test lead, 20 m.
  • 2 x Test rod.

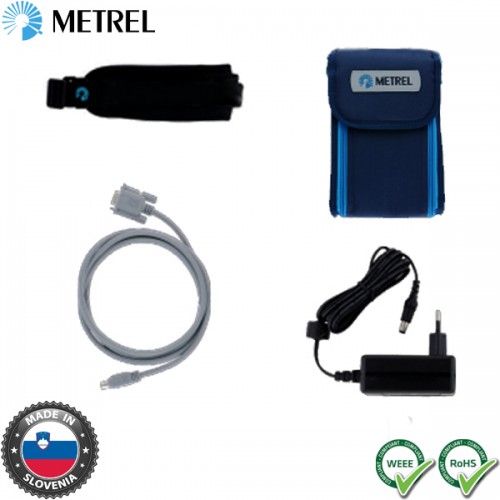

• 1 x Power supply adapter.
• 6 x NiMH rechargeable batteries, size AA.
• 1 x PC Software EuroLink PRO.
• 3 x Test probe, (blue, black, green).
• 3 x Crocodile clip, (blue, black, green).
• 1 x RS232 - PS/2 cable.
• 1 x USB cable.
• 1 x Soft carrying neck belt.
• 1 x Soft carrying bag.
• 1 x Short instruction manual.
• 1 x Instruction manual on CD.
• 1 x Handbook on CD.
• 1 x Calibration certificate.
