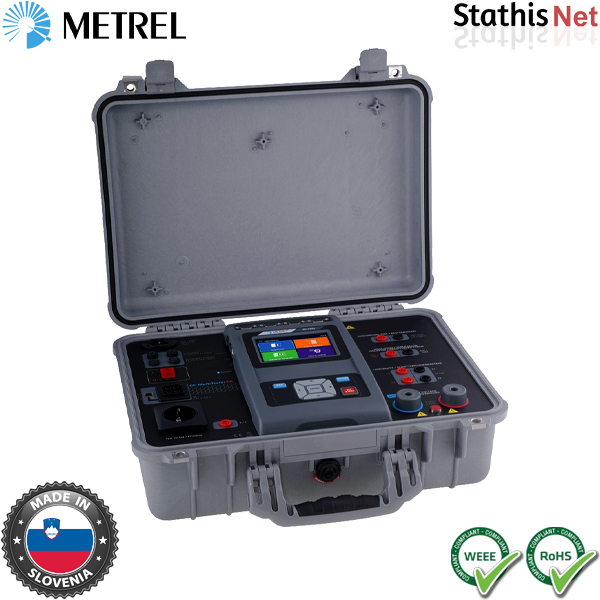

Ελεγκτής μηχανημάτων και πινάκων διανομής MI 3394 LN CE MultiTesterXA Line Set Metrel



---

 Οδηγίες Χρήσης      Τεχνικές προδιαγραφές

---



Το Line Set του MI 3394 ορίζεται ως το ιδανικότερο για αυτοματοποιημένες δοκιμές εξοπλισμού σε γραμμές παραγωγής.
Το MI 3394, σε συνδυασμό με το A 1460, παρέχει στον χρήστη λειτουργία full hands free κατά την εκτέλεση των δοκιμών.
Το λογισμικό διαχείρισης Metrel ES επιτρέπει τη διαμόρφωση των διαδικασιών δοκιμών (ακολουθίες) που αποστέλλονται στον ελεγκτή και χρησιμοποιούνται για αυτοματοποιημένες δοκιμές.
Οι ακολουθίες δοκιμών μπορούν να ξεκινήσουν μέσω ενός απομακρυσμένου πεντάλ ή ενός χειριστή μύτης.
Τα προκαθορισμένα όρια δοκιμής χρησιμοποιούνται για την αξιολόγηση της κατάστασης PASS/FAIL, με τα αποτελέσματα να αποθηκεύονται αυτόματα στην κάρτα μνήμης microSD. Κατά τη διαδικασία δοκιμής μπορεί να προστεθεί μοναδικό αναγνωριστικό του ελεγμένου εξοπλισμού μέσω του σαρωτή γραμμωτού κώδικα.

Χαρακτηριστικά


• Προσαρμοσμένες αυτόματες ακολουθίες δοκιμών μέσω του PCSW Metrel ES Manager.
• Εκτέλεση ακολουθιών δοκιμών μέσω προσαρμογέα δοκιμής 1460 CE.
• Λειτουργία χωρίς χέρια.
• PASS/FAIL και προειδοποιητικές λυχνίες.
• Προγραμματιζόμενες είσοδοι και έξοδοι.
• Προγραμματιζόμενα μηνύματα, παύσεις και πολλές διαφορετικές εντολές ροής.
• Εκτέλεση όλων των δοκιμών μέσω ενός μόνο τερματικού δοκιμής.
• Ενσωματωμένη κάρτα μνήμης microSD (8 GB παρέχεται με το όργανο).
• Ένα 1460 έχει ενσωματωμένο στιβαρό περίβλημα ασφάλειας, επιτρέποντας αμέτρητες αλλαγές προστατευτικών ασφαλειών.
• Ένα 1460 έχει ενσωματωμένους παράλληλους ακροδέκτες δοκιμής στην πρίζα δοκιμής (επιτρέποντας στο χρήστη να συνδέσει το προσαρμοσμένο δοκιμαστικό τερματικό).
• Ο διοικητής δοκιμής διαθέτει ενσωματωμένη λυχνία LED και λυχνίες LED κατάστασης PASS/FAIL.
• Εκτέλεση εντολών δοκιμής μέσω του κουμπιού δοκιμής του διοικητή δοκιμής.
• Σαρωτής γραμμικού κώδικα που επιτρέπει την αναγνώριση συσκευών με σήμανση γραμμικού κώδικα.

Εφαρμογές


• Ασφάλεια φορητών συσκευών.

Μετρήσεις


• Υψηλή τάση, προγραμματισμένη (AC/DC).
• Υψηλή τάση, δοκιμή καύσης (προαιρετικό A 1560).
• Δοκιμές συνέχειας.
• Μέτρηση αντίστασης μόνωσης.
• Αντικατάσταση ρεύματος διαρροής.
• Διαφορικό ρεύμα διαρροής.
• Ρεύμα διαρροής αφής.
• Ρεύμα διαρροής PE.
• Χρόνος εκφόρτισης.
• Δοκιμή λειτουργίας (ισχύς P/S/Q, τάση, ρεύμα, cos fi, συχνότητα, ThdU, ThdI, PF).

Περιλαμβάνονται


• MI 3394 Instrument CE MultiTesterXA.
• A 1460 CE Test adapter.
• A 1105 Barcode scanner.
• A 1511 Tip Comander.
• Continuity test lead, 2.5 m, 2 pcs.
• Continuity test lead, red, 1.5 m, 1pcs.
• Insulation test lead, red, 2.5 m.
• Insulation test lead, black, 2.5 m.
• Crocodile clip, black, 3 pcs.
• Crocodile clip, red, 2 pcs.
• Discharge time cable.
• Mains cable.
• Bag for accessories.
• Calibration certificate.
• RS232 cable.
• USB cable.
• A 1521 USB isolator.
• CD with instruction manual, (full version).
• Metrel ES Manager BASIC licence, (Metrel ES Manager can be downloaded free of charge from Metrel Web server).
