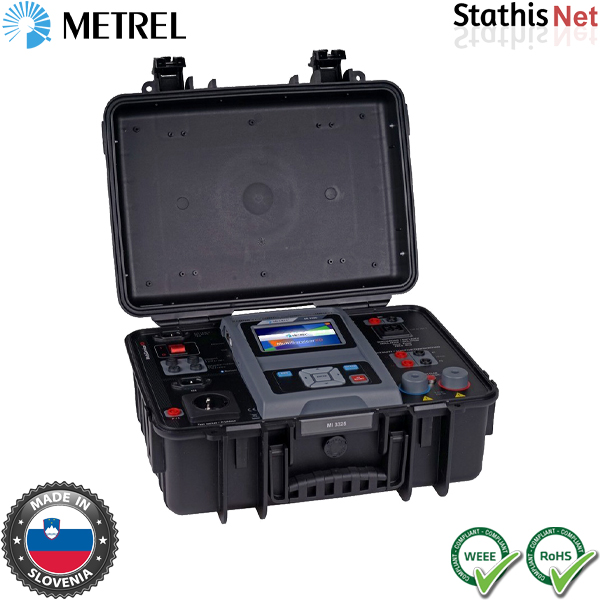

Ελεγκτής μηχανημάτων και πινάκων διανομής MI 3325 MultiServicerXD Standard Set Metrel

 Οδηγίες Χρήσης      Τεχνικές προδιαγραφές

Το MI 3325 MultiServicerXD είναι ένα κορυφαίο πολυλειτουργικό όργανο που καλύπτει διάφορες βιομηχανικές εφαρμογές, όπου η ανθεκτικότητα και η αξιοπιστία είναι απαραίτητα.

• Οθόνη αφής: έγχρωμη οθόνη αφής υψηλής ανάλυσης, 4,3” TFT.
• Διπλός χειρισμός: το πληκτρολόγιο και η οθόνη αφής επιτρέπουν στον χρήστη να ελέγχει το όργανο με όποιον τρόπο θέλει.
• Προκαθορισμένα AUTOSEQUENCE: επιτρέπουν στον χρήστη την απλή και γρήγορη εκτέλεση της ακολουθίας δοκιμών για την επιλεγμένη συσκευή.
• Υποστήριξη για δοκιμές RCD:A,AC,B,B+ και F RCD.
• Δοκιμή εξοπλισμού συγκόλλησης (μόνο σε συνδυασμό με το A1422): Δοκιμή υποστήριξης MultiServicerXD του εξοπλισμού συγκόλλησης σύμφωνα με το IEC/EN60974-4.
• Λειτουργικές επιθεωρήσεις.
• Οπτικές επιθεωρήσεις.
• Προσαρμοσμένες επιθεωρήσεις (οπτικές και λειτουργικές).
• Ενσωματωμένες οθόνες βοήθειας για αναφορά στον ιστότοπο.
• Ενσωματωμένοι πίνακες ασφαλειών για αυτόματη αξιολόγηση του αποτελέσματος της σύνθετης αντίστασης γραμμής / βρόχου.
• Παρακολούθηση και των 3 τάσεων σε πραγματικό χρόνο.
• Hi-pot: υψηλής τάσης AC (5,1kV@250VA).
• Συνέχεια: 4 – Δοκιμή συνέχειας σύρματος με επιλέξιμο ρεύμα δοκιμής (0,2A,4A,10A,25A) που επιτρέπει ακριβείς μετρήσεις.
• Επικοινωνία: Θύρες επικοινωνίας RS-232,USB,Ethernet και Bluetooth που επιτρέπουν τη λήψη, τη μεταφόρτωση και τον απομακρυσμένο έλεγχο του οργάνου.
• Δοκιμή πολλαπλών συστημάτων: το όργανο μπορεί να χρησιμοποιηθεί σε συστήματα τροφοδοσίας TT,TN,IT και 115 V.
• Αυτοματοποιημένη διαδικασία δοκιμής RCD (RCD AUTO).
• Διαδικασία αυτοματοποιημένης δοκιμής σύνθετης αντίστασης (Z AUTO).
• Φιλτράρισμα μέτρησης σύμφωνα με την επιλεγμένη ομάδα περιοχών.
• Μεγάλη μνήμη: υποστήριξη για κάρτες μνήμης microSD, κάρτα 8GB ήδη ενσωματωμένη στο όργανο, αν και μπορεί να επεκταθεί στα 32GB.
• PC SW Metrel ES Manager: επιτρέπει τη δημιουργία δοκιμαστικών δομών, AUTOSEQUENCE που καθορίζονται από το χρήστη, επαγγελματικές αναφορές δοκιμών και μεταφορά δεδομένων για αρχειοθέτηση.

• Ασφάλεια φορητών συσκευών.
• Ρελέ διαρροής γείωσης και ρεύματα σφάλματος.
• Πίνακες διακοπτών και αυτόματη προστασία απενεργοποίησης.
• Ασφάλεια μηχανημάτων και σταθερών συνδεδεμένων φορτίων.

• Συνέχεια (2-wire & 4-wire), 0,2A,4A,10A,25A + πτώση τάσης @10A.
• HV AC, HV AC προγραμματιζόμενο 100V - 5100V.
• Αντοχή μόνωσης (Riso, Riso-S) 50V,100V, 250V,500V,1000V (DC).
• Ρεύμα υποδιαρροής, (Isub, Isub-S) 110V (AC), 230V (AC).
• Βρόχος Z – σύνθετη αντίσταση βρόχου σφάλματος και προοπτικό ρεύμα σφάλματος (Ipsc,Ulpe,Uc(P)).
• Zs rcd – σύνθετη αντίσταση βρόχου σφάλματος και προοπτικό ρεύμα σφάλματος σε σύστημα με RCD (Ipsc,pe,Uc(P)).
• Γραμμή Z – σύνθετη αντίσταση γραμμής και μελλοντικό ρεύμα βραχυκυκλώματος (Ipsc,Uln).
• Λειτουργική δοκιμή (ισχύς P/S/Q, τάση, ρεύμα, cos fi, συχνότητα,ThdU,ThdI,PF).
• Ρεύμα διαρροής αφής.
• Δοκιμή RCD (RCD Uc, RCD t, RCD I).
• Διαφορικό ρεύμα διαρροής.
• Ρεύμα διαρροής PE.
• Πόλωση.
• Ρεύμα σφιγκτήρα.
• Τάση, Συχνότητα, περιστροφή φάσης.
• Δοκιμή Varistor.
• Πτώση τάσης.
• Χρόνος εκφόρτισης.

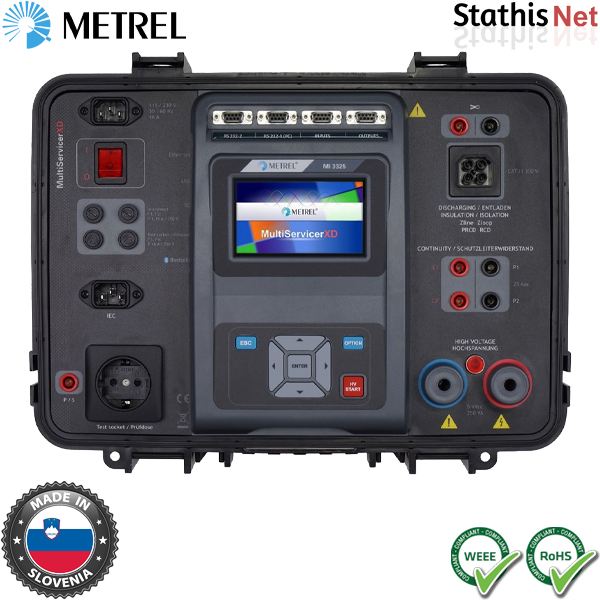

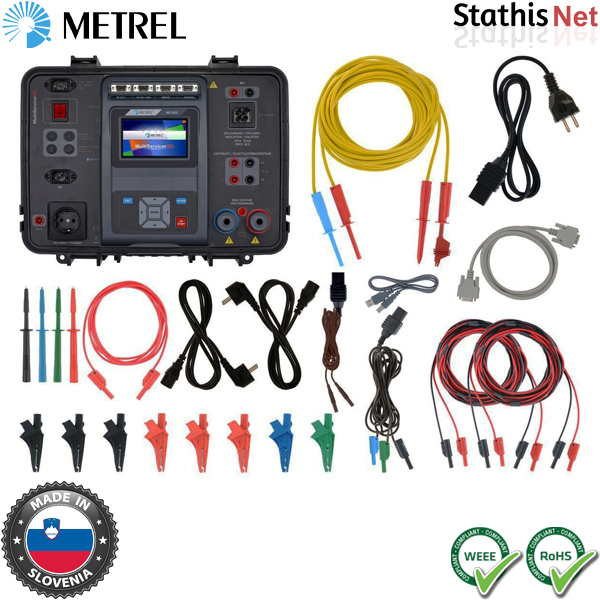

• Instrument MI 3325 MultiServicerXD.
• HV test lead with test probe.
• HV test lead with crocodile.
• Mains cable.
• IEC test cable.
• Residual voltage test cable.
• Plug test cable.
• 3-wire test lead, 3 m.
• Continuity test lead, 2.5 m, 2 pcs.
• Test lead, red, 1.5 m.
• Test probe, 4 pcs, (black, red, green, blue).
• Crocodile clip, green.
• Crocodile clip, blue.
• Crocodile clip, black, 3 pcs.
• Crocodile clip, red, 3 pcs.
• Calibration certificate.
• RS-232 cable.
• USB cable.
• Short instruction manual.
• CD with instruction manual, (full version).
• PC SW Metrel ES Manager BASIC.
• Protective bag for accessories, (mounted on the case.)
