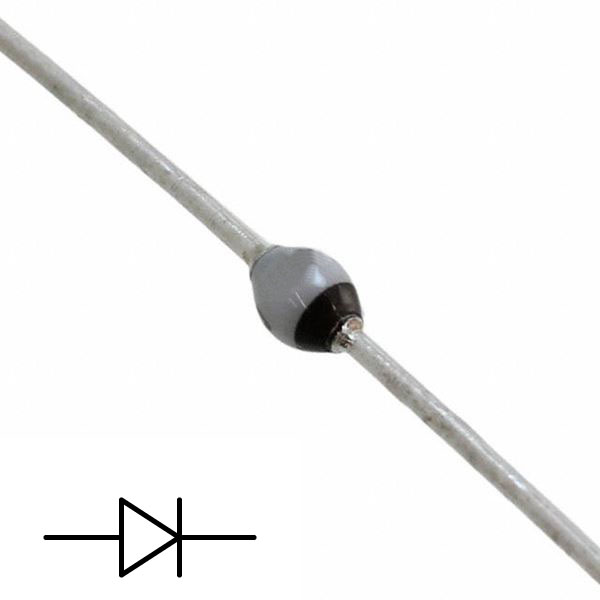

Δίοδος BZW03

Η δίοδος είναι μια διάταξη από ημιαγώγιμο υλικό το οποίο επιτρέπει την διέλευση ροής ρεύματος μόνο από την μία κατεύθυνση, ανάλογα με την πόλωσή της. Κατασκευάζεται από ημιαγώγιμα υλικά, όπως είναι το γερμάνιο και το πυρίτιο και αποτελείται από δύο πόλους, την άνοδο και την κάθοδο. Το γερμάνιο και το πυρίτιο είναι υλικά τα οποία στις κανονικές συνθήκες περιβάλλοντος συμπεριφέροντε σαν ημιαγωγοί, ενώ σε πολύ μικρές θερμοκρασίες η αγωγιμότητά τους μειώνεται. Οι δίοδοι ανάλογα με τον τρόπο κατασκευής τους χωρίζονται σε κατηγορίες με συγκε-κριμένα χαρακτηριστικά. Έτσι λοιπόν έχουμε τις διόδους ακίδας, την δίοδο zener, την δίοδο σύραγγας, την δίοδο μεταβλητής χωρητικότητας (varicap), την φωτοδί-οδο και τα πολύ γνωστά σε όλους μας διόδια leds.
Ο πιο απλός και εύκολος τρόπος να μετρήσουμε μια δίοδο είναι να χρησιμοποιήσουμε το ωμόμετρο του πολυμέτρου μας. Προσέχοντας οι ακροδέκτες του πολυμέτρου ( κόκκινος και μαύρος ακροδέκτης) να είναι στις σωστές υποδοχές του πολυμέτρου, συνδέουμε σε ορθή πόλωση μια δίοδο προς έλεγχο ενώνοντας τον κόκκινο ακροδέκτη του πολυμέτρου στην άνοδο και τον μαύρο στην κάθοδο. Τα ψηφιακά πολύμετρα έχουν ειδική κλίμακα (μέχρι 2ΚΩ) για μέτρηση διόδου, οπότε αν η δίοδος είναι καλή θα δείξει τιμή από 400Ω έως 800Ω. Αν συνδέσουμε τον κόκκινο ακροδέκτη του πολυμέτρου με την κάθοδο της διόδου και τον μαύρο ακροδέκτη με την άνοδο τότε αν η δίοδο είναι καλή θα δείξει αντίσταση μεγαλύτερη από 20ΜΩ, θεωρητικά άπειρη.
Αν μια δίοδο είναι καμμένη θα δείξει βραχυκυκλωμένη είτε στην ορθή είτε στην ανάστροφη πόλωσή της, έχει γίνει δηλαδή ο ημιαγωγός αγωγός! Επίσης μπορεί να δείχνει άπειρη αντίσταση στην ορθή πόλωσή της ή στην ορθή πόλωση μια τιμή αντίστασης πέρα απο τα φυσιολογικά μεγέθη. Υπάρχουν δίοδοι υψηλών συχνοτήτων όπου δεν είναι εύκολο να μετρηθούν με ένα κοινό ωμόμετρο ή πολύμετρο, διότι μπορεί να παρουσιάζουν διαρροές σε υψηλές συχνότητες λειτουργίας.
