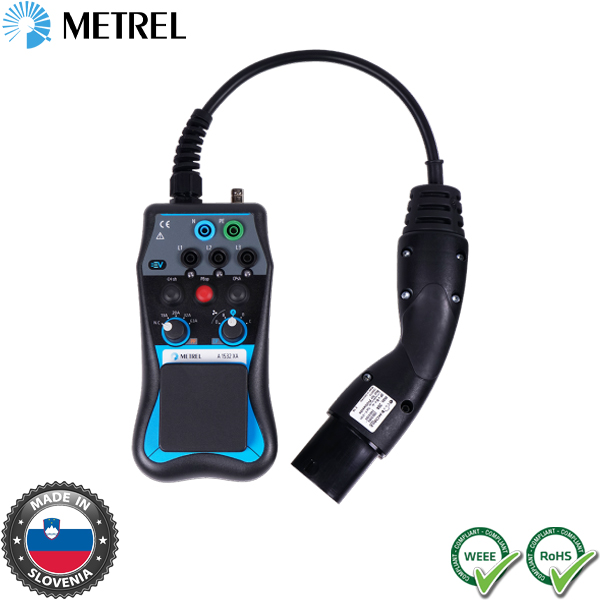

Αντάπτορας ελέγχου σταθμών φόρτισης αιολικής ενέργειας και αυτοκινήτων A 1532 XA EVSE adapter EU Metrel

 Τεχνικές προδιαγραφές

Ο προσαρμογέας A 1532 EVSE XA, (Electric Vehicle Supply Equipment) , χρησιμοποιείται για την επαλήθευση ηλεκτρικής ασφάλειας και λειτουργικές δοκιμές του EVSE μαζί με υποστηριζόμενους δοκιμαστές εγκατάστασης Metrel.
Προορίζεται για δοκιμή εξοπλισμού τροφοδοσίας EV Mode 3 με βύσμα τύπου 2.
Η έκδοση XA υποστηρίζει δοκιμές φορτίου 3 φάσεων έως 13 A και διαφορετικούς τύπους σφαλμάτων, συμπεριλαμβανομένου του ανοιχτού PE.
Εάν χρησιμοποιηθεί μαζί με το Metrel AutoSequences, που έχει προκατασκευαστεί στους νεότερους πολυλειτουργικούς δοκιμαστές, ο πλήρης σταθμός φόρτισης EVSE μπορεί να ελεγχθεί (κατά κράτος) ηλεκτρικά και λειτουργικά με το πάτημα ενός κουμπιού.
Είναι δυνατή η δημιουργία μιας επαγγελματικής αναφοράς βάσει σταθμού με το MESM.

Εφαρμογές

Περιοδικός έλεγχος EVSE.
Κατασκευή και δοκιμή EVSE.
Δοκιμή οικιακής εγκατάστασης EVSE.
Οχήματα με ενσωματωμένη γεννήτρια.
Ανανεώσιμες πηγές ενέργειας και φόρτιση αυτοκινήτου.

Χαρακτηριστικά

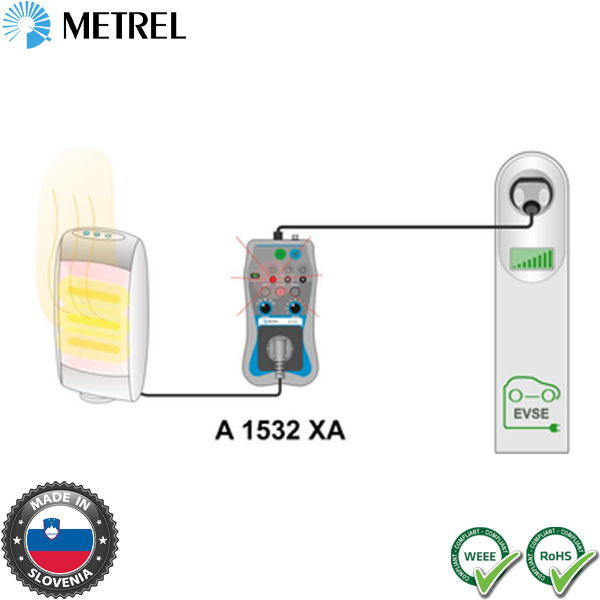

Δοκιμή φόρτωσης έως 13.
Υποστήριξη EV RCD 6 mA.
Δημιουργία αναφοράς MESM.
Ενδείξεις τάσης στην έξοδο EVSE.
Υποστήριξη λειτουργικών δοκιμών.
Υποστήριξη EVSE AUTO SEQUENCE.
Βύσμα αρσενικού τύπου 2 για σύνδεση με EVSE.
Βύσμα εξόδου BNC για παρακολούθηση σήματος CP.
Έξοδοι πρίζας μπανάνας για σύνδεση σε δοκιμαστή εγκατάστασης 3 φάσεων.
Έξοδος για σύνδεση σε δοκιμαστή εγκατάστασης 1 φάσης (Phase 1, Neutral, PE).
Έλεγχος επιλογέα αντίστασης πιλότου για προσομοίωση κατάστασης ηλεκτρικού οχήματος.
Προσομοίωση σφάλματος βραχυκυκλώματος διόδου, βραχυκύκλωσης PE-CP και ανοικτού PE.
Επιλογέας αντίστασης Proximity Pilot για προσομοίωση παρουσίας καλωδίου EV και ανίχνευση βαθμολογίας ρεύματος.

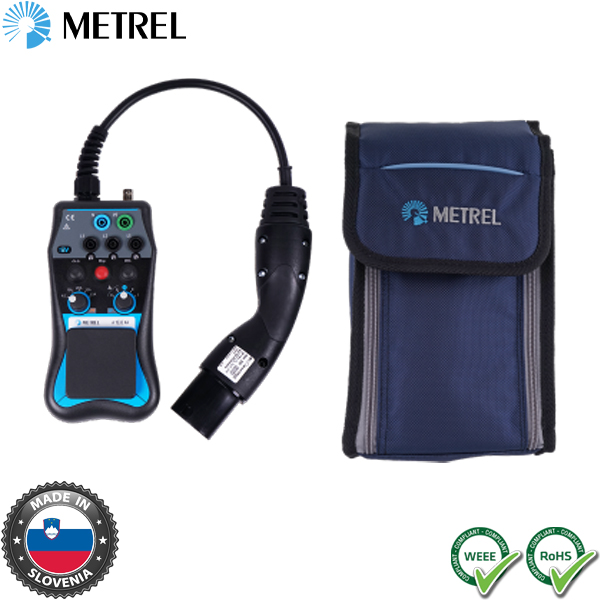

Περιλαμβάνονται

Προσαρμογέας οργάνου XA EVSE.
Μικρή μαλακή τσάντα μεταφοράς.
Εγχειρίδιο οδηγιών.
