Αναλυτής ενέργειας και ποιότητας ισχύος MI 2893 Power Master XT Advanced Set Metrel



---

 Τεχνικές προδιαγραφές

---



Το MI 2893 Power Master XT είναι ένας φορητός αναλυτής ποιότητας ισχύος τριών φάσεων με μια μεγάλη ευανάγνωστη γραφική έγχρωμη οθόνη που επιτρέπει στον χρήστη να εντοπίσει αρμονικές, φάσεις, κυματομορφές και μεταβατικά με συχνότητα δειγματοληψίας 1 MS Δείγματα / δευτ. Στην εγκατάσταση απλά συνδέοντας η συσκευή.

Το όργανο έχει σχεδιαστεί για μακροχρόνια εγγραφή, καθώς και για την αντιμετώπιση προβλημάτων ποιότητας ισχύος σε συστήματα διανομής ισχύος τριφασικού και μονοφασικού.

Τα εύχρηστα κουμπιά Quick Set καθιστούν το όργανο πιο φιλικό προς τον χρήστη και επιτρέπουν ταχύτερη επισκόπηση δεδομένων ή αντιμετώπιση προβλημάτων.

Το προηγμένο πακέτο PC SW PowerView3 επιτρέπει λεπτομερή ανάλυση καταγεγραμμένων δεδομένων, άμεση και απομακρυσμένη ανάγνωση από την κάρτα μνήμης micro SD, ανάλυση μακροπρόθεσμων εγγραφών και αυτόματη δημιουργία επαγγελματικής αναφοράς δοκιμών.

Χαρακτηριστικά

• Κανάλια 4 τάσεων με μεγάλο εύρος μέτρησης.
• 4-τρέχοντα κανάλια με υποστήριξη για αυτόματη αναγνώριση σφιγκτήρα και επιλογή εύρους «στο όργανο».
• Αυτόματη επιλογή εύρεσης σφιγκτήρα και εύρους έξυπνης σφιγκτήρα.
• Τρέχουσα επιλογή αυτόματης εμβέλειας σφιγκτήρα.
• Συχνότητα δειγματοληψίας σε μεταβατικές εγγραφές> 1 MS Δείγματα / δευτ.
• Συμμόρφωση με το πρότυπο ποιότητας ισχύος IEC 61000-4-30 Κατηγορία Α.
• Πλήρης ανάλυση ποιότητας ισχύος σύμφωνα με το πρότυπο EN 50160, συμπεριλαμβανομένης της σηματοδότησης και της ενδοαρμονικής.
• Υποστήριξη για κάρτα μνήμης microSD (8 GB με το όργανο) έως 32 GB.
• Χρωματιστά τερματικά εισόδου και ετικέτες τερματικού που ταιριάζουν στην περιοχή της εφαρμογής σας.
• Διαισθητικό κύριο μενού και μεγάλα εικονίδια που καθιστούν τον εξοπλισμό πολύ εύκολο στην πλοήγηση και τη διαμόρφωση.
• Το ισχυρό PC SW PowerView3 επιτρέπει τη λήψη, προβολή, ανάλυση καταγεγραμμένων δεδομένων και δημιουργία επαγγελματικών αναφορών.
• Ευέλικτοι σφιγκτήρες (χωρίς πρόσθετη τροφοδοσία) περιλαμβάνονται στο σετ EU / AD.
• Απομακρυσμένη επικοινωνία μέσω Ethernet (συγχρονισμός ρολογιού GPS - προαιρετικό).

Μετρήσεις

• Τάση: TRMS, αιχμή, συντελεστής κορυφής (4-κανάλι).
• Ρεύμα: TRMS, κορυφή, παράγοντας κορυφής (4-κανάλι).
• Ισχύς (ενεργός, αντιδραστικός, εμφανής).
• Οι μετρήσεις ισχύος είναι πλήρως συμβατές με το IEEE 1459 (ενεργή, μη ενεργή, θεμελιώδης, αρμονική, μη ισορροπία φορτίου) και την κλασική (διανυσματική ή αριθμητική) μέθοδο.
• VFD (μονάδα μεταβλητής συχνότητας, 5 Hz - 110 Hz), 400 Hz, 50 Hz, 60 Hz.
• Ανισορροπία, μέτρηση τρεμοπαίγματος.
• Αρμονική και διαρμονική ανάλυση έως 50η αρμονική, THD και TDD μετρήσεις.
• Ενέργεια (ενεργή, φαινομενική, αντιδραστική, παραγόμενη, καταναλωμένη).
• Σύλληψη και καταγραφή συμβάντων τροφοδοσίας (διακοπή λειτουργίας, διακοπές, πρήξιμο, πτώσεις).
• Παρακολούθηση και καταγραφή εισροών ρεύματος.
• Εμφάνιση κυματομορφής / εισόδου, στιγμιότυπο και εγγραφή.
• Μεταβατικά με συχνότητα δειγματοληψίας 1 MS Δείγματα / δευτ.
• Ανάλυση ποιότητας ισχύος σύμφωνα με EN 50160, IEEE 519.
• Εγγραφή έως και 7 ρυθμιζόμενων συναγερμών.
• Μέτρηση θερμοκρασίας.
• Συντελεστής ισχύος, tg fi.

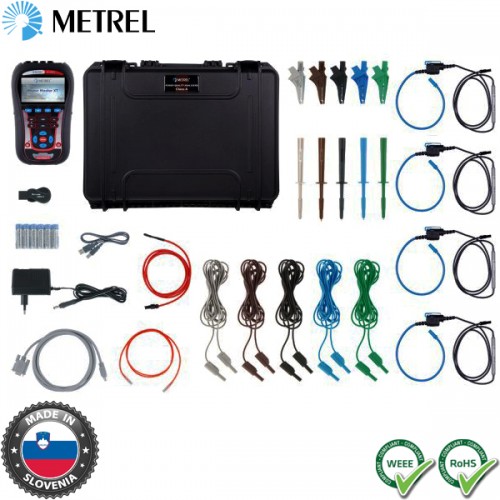

Περιλαμβάνονται

• 1 x Instrument Power Master XT.

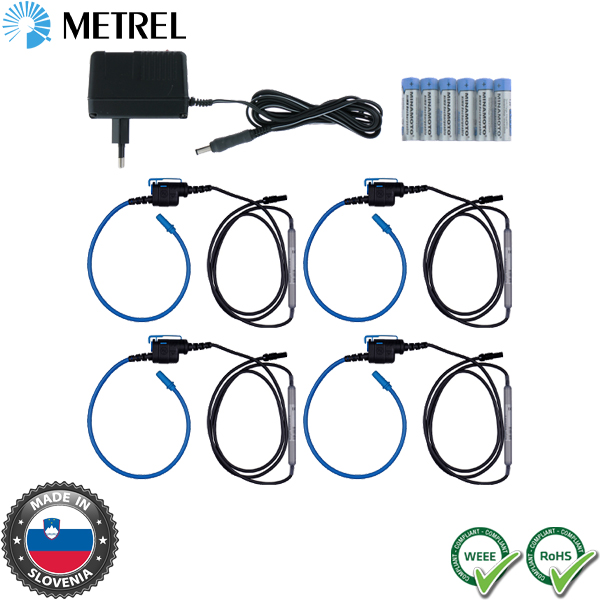

• 4 x 1-phase flexible current clamps 3000 / 300 / 30 A (A 1502).
• 5 x Test probe, (brown, black, grey, green, blue).
• 5 x Crocodile clip, (brown, black, grey, green, blue).
• 5 x Voltage measurement lead, (brown, black, grey,green, blue).
• 1 x Labels for colour coding.
• 1 x Temperature probe.
• 1 x microSD memory card 8.0GB.
• 1 x microSD card reader.
• 1 x PC SW PowerView3.
• 1 x RS232, USB and Ethernet patch cable.
• 1 x Power supply adapter.
• 6 x 1.2 V NiMH rechargeable batterys.
• 1 x Professional protective waterproof case (A 1685).
• 1 x Instruction manual.
• 1 x Calibration certificate.
