Αναλυτής μόνωσης υψηλής τάσης MI 3205 TeraOhmXA 5kV Standard Set Metrel

 Τεχνικές προδιαγραφές

Το MI 3205 TeraOhm XA 5kV είναι ένα φορητό όργανο δοκιμής μπαταρίας (Li-ion) ή τροφοδοτούμενο από το δίκτυο με εξαιρετική προστασία IP (κλειστή θήκη IP65 και ανοιχτή θήκη IP54), που προορίζεται για τη διάγνωση της αντίστασης μόνωσης χρησιμοποιώντας υψηλές τάσεις δοκιμής έως και 5 kV.
Σχεδιάζεται και παράγεται με την εκτεταμένη γνώση και εμπειρία που αποκτήθηκε μέσα από πολυετή εργασία στον τομέα αυτό.

Χαρακτηριστικά

Αντοχή μόνωσης έως 15 TΩ.
Ρυθμιζόμενη τάση δοκιμής (50 V...5 kV) βήμα 50 V και 100 V.
Προγραμματιζόμενος χρονοδιακόπτης.
Μέτρηση χωρητικότητας.
Ρυθμός φόρτισης για χωρητικό φορτίο < 1,5 s / μF στα 5 kV.
Βραχυκύκλωμα / ρεύμα φόρτισης > 6 mA.
Αυτόματη εκφόρτιση του αντικειμένου δοκιμής μετά την ολοκλήρωση της μέτρησης.
Φρουρά τερματικό.
Ανίχνευση βλάβης υψηλής τάσης.
Προσαρμοσμένες δοκιμές.
Λειτουργία αυτόματης ρύθμισης.
Τα αποτελέσματα των μετρήσεων είναι αριθμητική και γραφική.
Λογισμικό Η/Υ HVLink PRO για λήψη και ανάλυση των αποτελεσμάτων των δοκιμών και την εκτύπωση της αναφοράς δοκιμής.
Απομονωμένες θύρες επικοινωνίας RS232 και USB, διασύνδεση BT.
Αξεσουάρ υψηλής ποιότητας, συμπεριλαμβανομένων των θωρακισμένων καλωδίων δοκιμής σε στάνταρ σετ.
Προστασία από υψηλές παρεμβολές ΗΜ: Απόρριψη θορύβου ρεύματος εισόδου AC (1 mA@300 V) και πρόσθετος μέσος όρος του αποτελέσματος (5, 10, 30, 60).
CAT IV / 600 V.
Αυξήθηκε το εργασιακό ονομαστικό υψόμετρο στα 3000 m.
Πακέτο μπαταρίας Li-ion υψηλής ισχύος (14,8V, 4,4Ah).
Τροφοδοτικό ρεύματος και επαναφορτιζόμενη μπαταρία.

Εφαρμογές

Μόνωση μακριών καλωδίων.
Μέτρηση αντίστασης μόνωσης περιελίξεων μετασχηματιστή.

Μετρήσεις

Μέτρηση μόνωσης;
Διαγνωστικό τεστ (PI, DAR, DD);
Δοκιμή τάσης βήματος.
Δοκιμή αντοχής τάσης (DC) έως 5 kV.
Μέτρηση τάσης και συχνότητας έως 550 V TRMS.

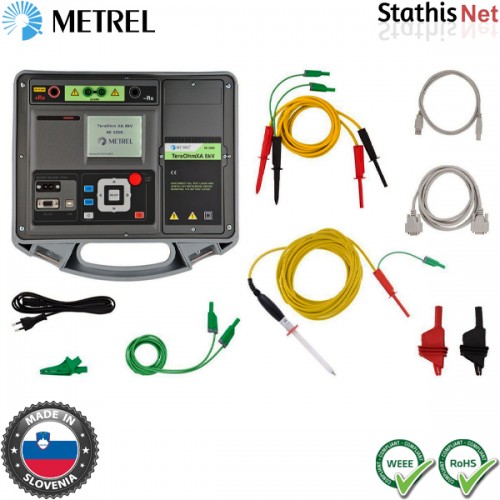

Περιλαμβάνονται

Instrument MI 3205 TeraOhmXA 5 kV.
10 kV shielded test lead, 2 m, 2 pcs (black, red).
10 kV crocodile clip, 2 pcs (black, red).
Guard test lead, green, 2 m.
Crocodile clip, green.
Mains cable.
PC SW HVLink PRO with USB and RS 232 cable.
Handbook “Guide to modern insulation testing” on CD.
Instruction manual on CD.
Calibration certificate.
