Αναλυτής μόνωσης υψηλής τάσης MI 3121H Smartec 2.5 kV Standard Set Metrel

 Οδηγίες Χρήσης
 Τεχνικές προδιαγραφές

Το MI 3121H Smartec 2,5 kV Insulation / Continuity είναι το φορητό όργανο μέτρησης για πλήρη διαγνωστικό έλεγχο μόνωσης και μετρήσεων συνέχειας.
Λόγω της μέτρησης της αντίστασης μόνωσης με τάσεις δοκιμής έως 2,5 kV (το εύρος μέτρησης είναι έως 100 GΩ) και του υπολογισμού των δεικτών PI και DAR, το όργανο είναι κατάλληλο για δοκιμή μόνωσης καλωδιακών γραμμών, μετασχηματιστών ρεύματος και τάσης, ηλεκτροκινητήρων κ.λπ.
Λόγω των ρυθμιζόμενων ορίων, το όργανο επιτρέπει την αξιολόγηση PASS / FAIL των αποτελεσμάτων των δοκιμών, η οποία συνοδεύεται από φωτεινό πράσινο ή κόκκινο φως των LED.
Τα πρόσθετα χαρακτηριστικά περιλαμβάνουν μαγνητικό στήριγμα για τη στερέωση του ελεγκτή στη μεταλλική επιφάνεια και ενσωματωμένο φορτιστή.

Χαρακτηριστικά

Ασφαλές: κατάλληλο για δοκιμή σε εγκαταστάσεις CAT IV.
Υψηλό εύρος μέτρησης: έως 100 GΩ με τάση δοκιμής από 100 έως 2500 V.
Εναλλαγή πολικότητας: αυτόματη αντιστροφή πολικότητας στη δοκιμή συνέχειας.
Προστατευτικό ακροδέκτη δοκιμής: για την εξάλειψη πιθανών ρευμάτων διαρροής στην επιφάνεια.
Μνήμη: δομή μνήμης δύο επιπέδων για αποθήκευση των αποτελεσμάτων και των παραμέτρων της δοκιμής.
Αναλογική κλίμακα: τα αποτελέσματα των μετρήσεων εμφανίζονται σε αριθμητική και αναλογική αναπαράσταση.
Διαγνωστικά μόνωσης: Υπολογισμός PI και DAR για να προσδιοριστεί εάν η μόνωση έχει υποστεί ζημιά ή έχει μολυνθεί.
Μαγνητική βάση: μαγνήτης για τη στερέωση του οργάνου σε μεταλλικές επιφάνειες επιτρέπει τη λειτουργία hands-free.
Με δυνατότητα λήψης: λήψεις μέσω RS232 ή καλωδίου USB απευθείας στον υπολογιστή με τη βοήθεια του λογισμικού υπολογιστή EuroLink PRO.
Εύκολο στη χρήση: η μεγάλη φωτεινή οθόνη LCD και τα μεγάλα κουμπιά επιτρέπουν τον εύκολο χειρισμό του οργάνου (ακόμη και όταν φοράτε γάντια).
Ενσωματωμένος φορτιστής & επαναφορτιζόμενες μπαταρίες: το όργανο διαθέτει ενσωματωμένο κύκλωμα φόρτισης και συνοδεύεται από ένα σετ επαναφορτιζόμενων μπαταριών
NiMH.
Προσαρμοσμένα όρια: εάν τεθούν όρια στη λειτουργία μόνωσης ή συνέχειας, τότε τα μεγάλα πράσινα και κόκκινα φώτα των LED θα υποδεικνύουν μια αξιολόγηση PASS ή FAIL του αποτελέσματος της δοκιμής.

Εφαρμογές

Ειδικές μέθοδοι μέτρησης αντίστασης γείωσης.

Μετρήσεις

Τάση και συχνότητα TRMS.
Αντοχή μόνωσης με τάση DC έως 2,5 kV.
Διαγνωστικό τεστ (υπολογισμός PI, DAR).
Συνέχεια αγωγών PE με ρεύμα δοκιμής 200 mA και αλλαγή πολικότητας.
Συνέχεια αγωγών PE με ρεύμα δοκιμής 7 mA (συνεχής μέτρηση) χωρίς ενεργοποίηση RCD.

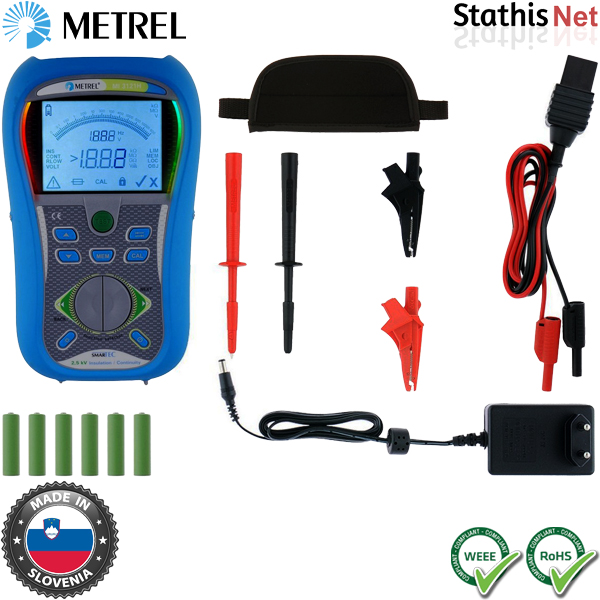

Περιλαμβάνονται

Instrument Smartec Insulation / Continuity.
Soft hand strap.
Test lead, 2 x 1.5 m.
Test probe, 2 pcs (black, red).
Crocodile clip, 2 pcs (black, red).
Power supply adapter.
6 NiMH rechargeable batteries, type AA.
Instruction manual on CD.
Short instruction manual.
Handbook on CD.
Calibration certificate.
